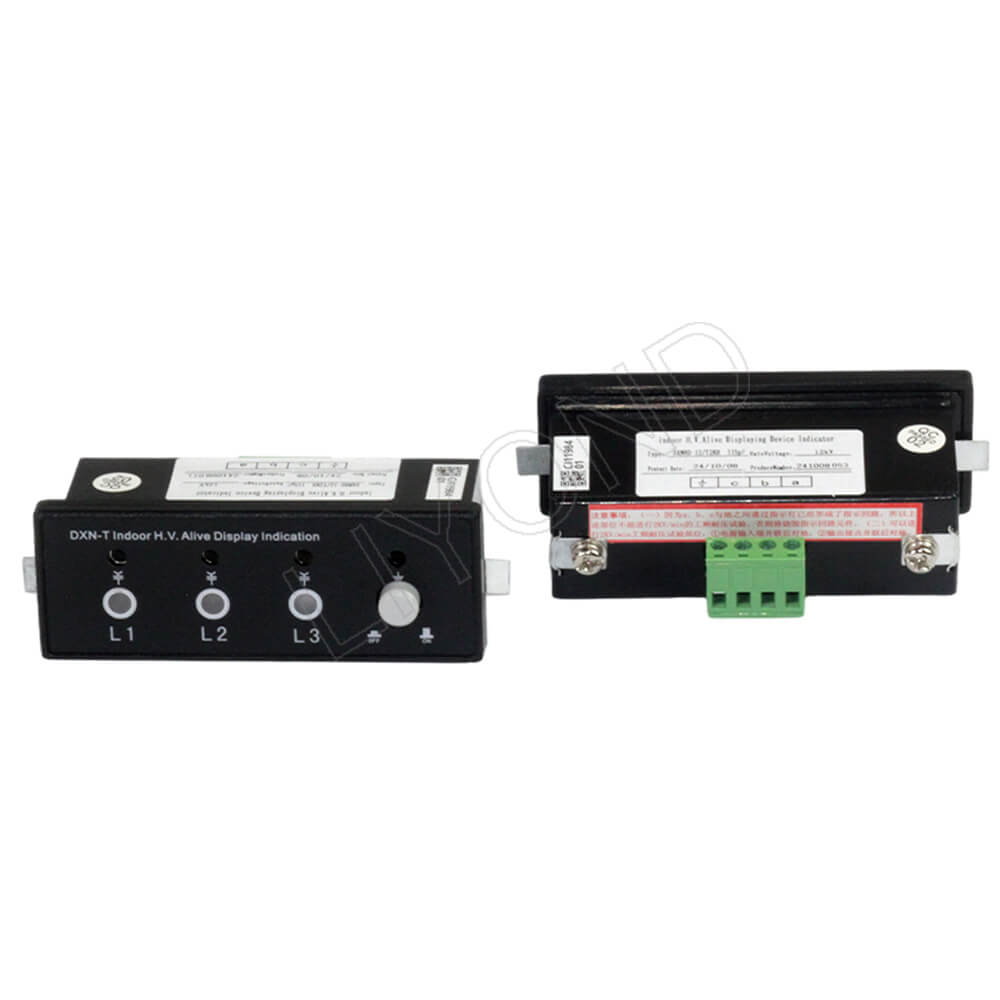

Этот продукт представляет собой индикатор напряжения, разработанный нашей компанией в соответствии с потребностями пользователя. Внутренняя цепь использует маломощные светоизлучающие элементы, что снижает энергопотребление всей машины, повышает стабильность работы и надежность. Для того чтобы облегчить пользователю двухфазную проверку на месте, на панели индикатора можно установить клемму проверки фазы, которая широко используется в высоковольтном электрооборудовании внутри помещений с напряжением 3,6, 7,2, 12, 24, 40,5 кВ и частотой 50 Гц. Она отражает состояние высокого напряжения и сочетается с изолирующим выключателем и заземляющим выключателем, а также может улучшить безошибочную работу вспомогательных продуктов.
Нормальные рабочие условия
1. Температура окружающей среды: верхний предел не должен превышать +40°C, нижний предел не должен быть ниже -25°C, а особая зона не должна быть ниже -35°C
2. Высота: высота места установки не выше 1000 м
3. Атмосферные условия: среднесуточная относительная влажность воздуха не более 95%,
4. Среднемесячное значение не более 90%; среднесуточное значение давления водяного пара не более 2,2 кПа, а среднемесячное значение не более 1,8 кПа
5. Условия окружающей среды: отсутствие явного загрязнения, отсутствие мест с воспламеняющимися, взрывоопасными химическими веществами, коррозией и солевым туманом
Таблица параметров емкости адаптации индикатора напряжения:
| Модель № | Светоизлучающий элемент | Размеры установочного отверстия (мм×мм) |
Габариты и размеры монтажного отверстия | Схема подключения вид сзади | Фазное напряжение для проверки соответствия фаз (В) | Фазное напряжение для проверки расхождения фаз (В) | ||
| Тип | Рабочее напряжение (В) | Эффективный срок службы (ч) | ||||||
| DXN8D-7.2-40.5/T2 | Сверхъяркий светодиод | <DC2.5 | >30000 | 78*32 | Pic 1 | Pic 2 | <30 | >80 |
| DXN8D-7.2-40.5/T2K | ||||||||
Таблица параметров емкости адаптации индикатора напряжения:
| Номинальное напряжение (кВ) |
3.6 | 7.2 | 12 | 24 | 40.5 |
| Адаптивная емкость (пФ) | 180(±15) | 150(±15) | 115(±15) | 80(±15) | 45(±15) |
Внешний вид и размеры обработки монтажного отверстия
