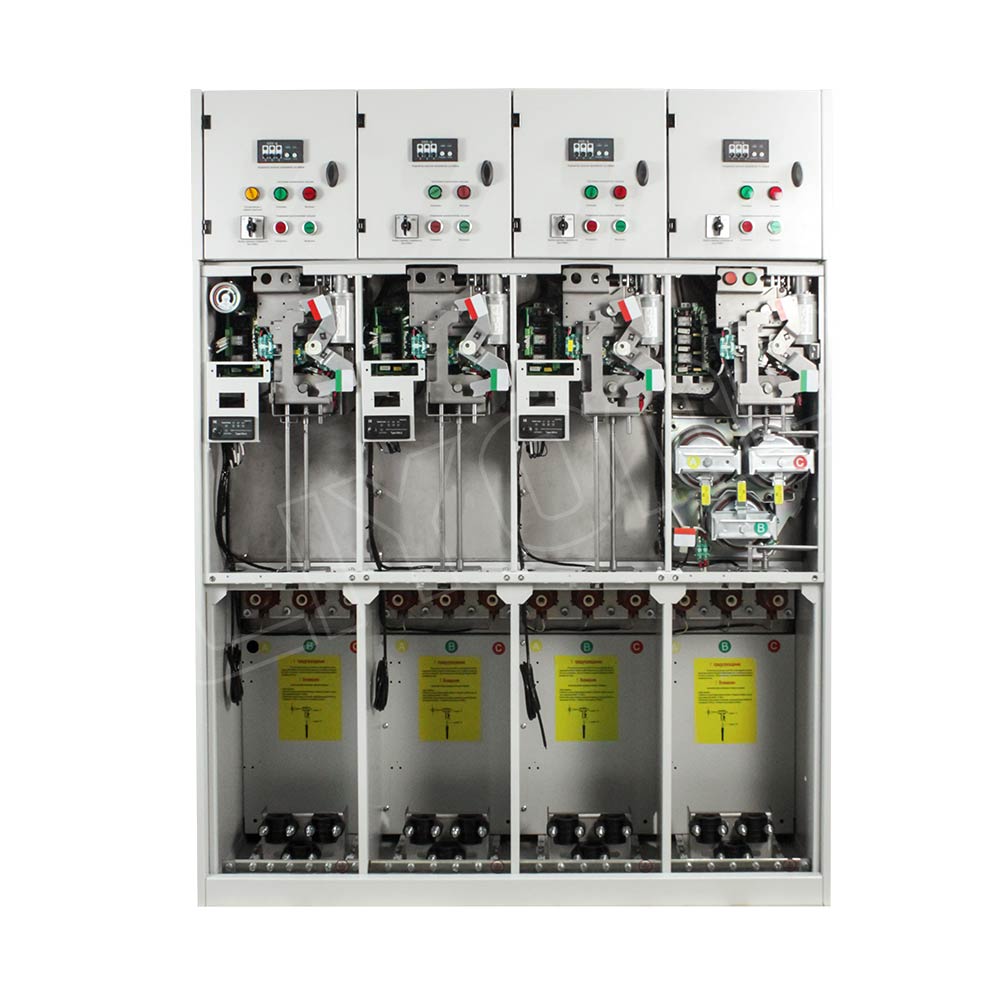

  • GIS распределительное устройство LY-12 1

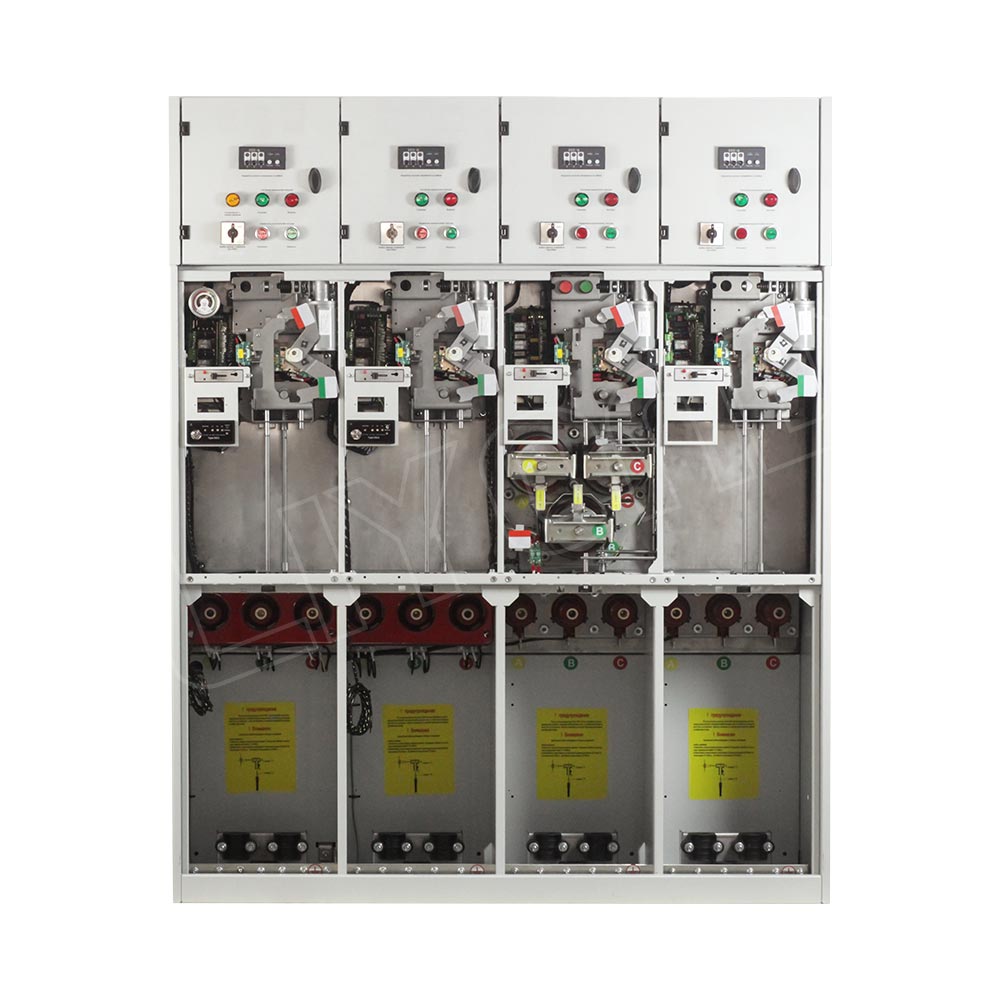

  • LY-12 CFV распределительные устройства с элегазовой изоляцией

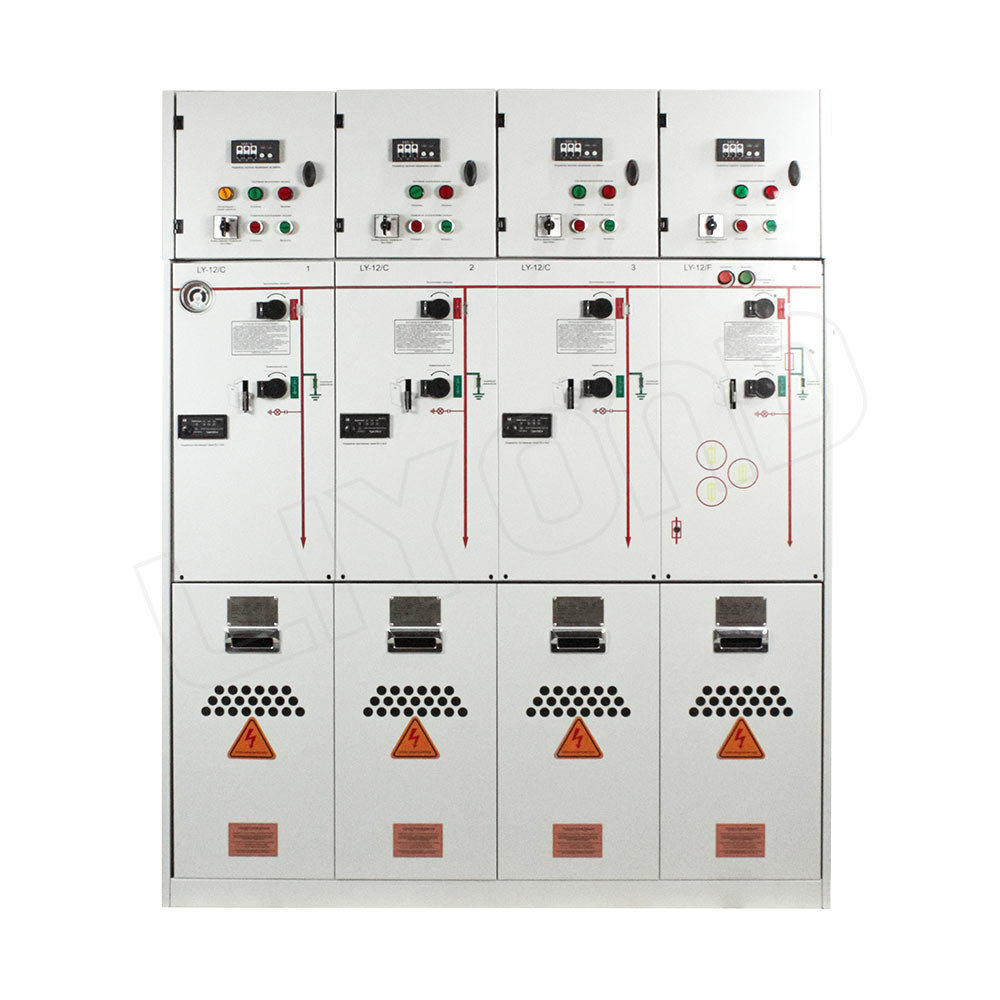

  • GIS распределительное устройство LY-12
GIS распределительное устройство LY-12 1
LY-12 CFV распределительные устройства с элегазовой изоляцией
GIS распределительное устройство LY-12

10кВ 11кВ 12кВ Газоизолированный надувной шкаф SF6 Коммутационный шкаф КРУЭ с газовой изоляцией

Модель : LY-12

Описание

Газовый надувной шкаф, производимый нашей компанией, подходит для системы передачи и распределения электроэнергии 12 кВ, новый тип распределительного устройства, реализующего управление, защиту, измерение, мониторинг, связь и другие функции, особенно подходит для небольших объектов распределения электроэнергии и высоких требований к надежности, а также для подземных, плато, прибрежных районов и других мест, где природная среда и условия относительно суровые. В настоящее время он в основном используется в районах с высокими требованиями к надежности, на промышленных и горнодобывающих предприятиях, подстанциях, метро, легкорельсовых железных дорогах и других подстанциях с тесной землей и ограниченным пространством.
  • Общее описание
  • Технические параметры
  • Нормальная рабочая среда
  • Схема структуры
  • Инструкции по заказу

Газовый надувной шкаф, производимый нашей компанией, подходит для системы передачи и распределения электроэнергии 12 кВ, новый тип распределительного устройства, реализующего управление, защиту, измерение, мониторинг, связь и другие функции, особенно подходит для небольших объектов распределения электроэнергии и высоких требований к надежности, а также для подземных, плато, прибрежных районов и других мест, где природная среда и условия относительно суровые. В настоящее время он в основном используется в районах с высокими требованиями к надежности, на промышленных и горнодобывающих предприятиях, подстанциях, метро, легкорельсовых железных дорогах и других подстанциях с тесной землей и ограниченным пространством.

Токопроводящие части высоковольтных компонентов, таких как автоматические выключатели, трехпозиционные выключатели и выключатели нагрузки в главной цепи, централизованно устанавливаются в герметичном нержавеющем корпусе шкафного типа. Его главная особенность заключается в том, что он не подвержен влиянию внешней среды и обладает высокой надежностью. Место, где оборудование может безопасно работать в течение длительного времени; затем размер высоковольтных компонентов был уменьшен для миниатюризации оборудования. Кроме того, компоненты в герметичном корпусе не подвержены коррозии и ржавчине, что исключает воздействие, вызванное этим. Кроме того, высоковольтные компоненты со стабильными характеристиками и длительным электрическим ресурсом могут быть использованы для достижения необслуживаемости или меньшей потребности в обслуживании.

Артикул Ед. Модуль C Модуль F Модуль V
Разрыв нагрузки Выключатель Комбинированный аппарат Вакуумный выключатель Разъединение/ заземлитель
Номинальное напряжение кВ 12 12 12 12
Номинальная частота Hz 50 50 50 50
Напряжение выдерживания частоты питания
(межфазное/разрывное)
кВ 42/48 42/48 42/48 42/48
Выдерживаемое напряжение импульса молнии кВ 75/85 75/85 75/85 75/85
Номинальный ток A 630 * 630 630
Номинальный ток разрыва замкнутого контура A 630
Номинальный ток разрыва заряженного кабеля A 10
Номинальный ток короткого замыкания (пиковый) A 50 80
Номинальный пиковый выдерживаемый ток kA 50
Номинальный ток кратковременного выдерживания kA/4s 20
Номинальный ток короткого замыкания kA 31.5 20
Номинальный ток передачи A 1700
Максимальный ток с предохранителем A 125
Сопротивление шлейфа Ω ≤300 ≤600
Механический ресурс Times 5000 3000 5000 2000

*Зависит от номинального значения тока предохранителя.

1. Температура окружающего воздуха: верхняя граница +40°С нижняя граница -40°С;
2. Относительная влажность воздуха: среднесуточная не более 95%, среднемесячная не более 90%;
3. Высота над уровнем моря ≤ 1500 метров (при стандартном давлении воздуха);
4. Сейсмичность не превышает 8 баллов;
5. Места без возгорания, взрыва, серьезного загрязнения, химической коррозии и сильной вибрации.

Особые условия
Производитель и конечный пользователь должны договориться об особых условиях эксплуатации, которые отличаются от нормальных условий эксплуатации.
Если речь идет о особенно суровых условиях эксплуатации, необходимо проконсультироваться с производителем и поставщиком.
При установке электрооборудования выше 1500 м над уровнем моря необходимо указать, чтобы давление можно было регулировать при изготовлении. Когда это давление регулируется, срок службы самого распределительного устройства не оказывает существенного влияния.

LY-12 Надувная конструкция шкафа

При заказе пользователь должен предоставить следующую техническую информацию:
1. Схема основных цепей, схема расположения и поэтажный план;
2. Принципиальная схема вторичной цепи распределительного шкафа;
3. Модели, спецификации и количество всех электрических компонентов в распределительном устройстве;
4. Если вам нужно установить низковольтную коробку, это следует объяснить;
5. Когда распределительный шкаф используется в особых условиях окружающей среды, это необходимо пояснить.
