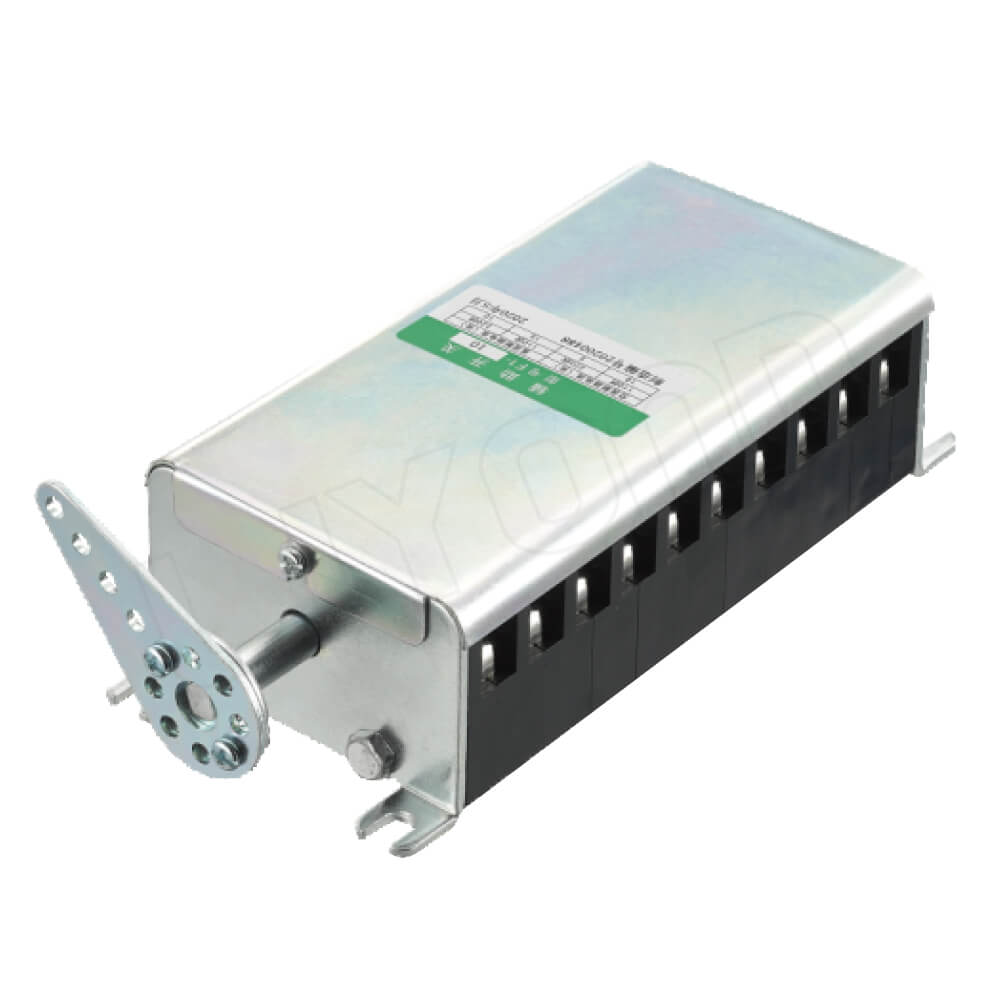

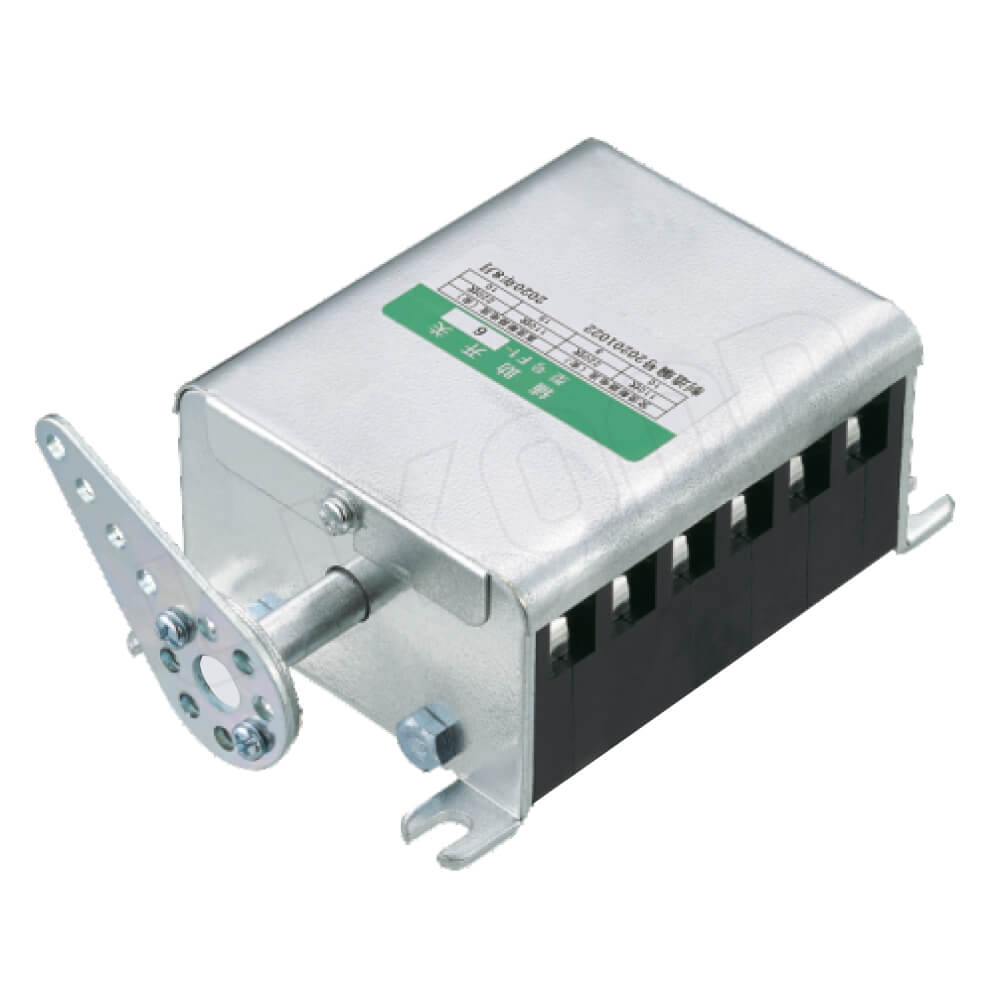

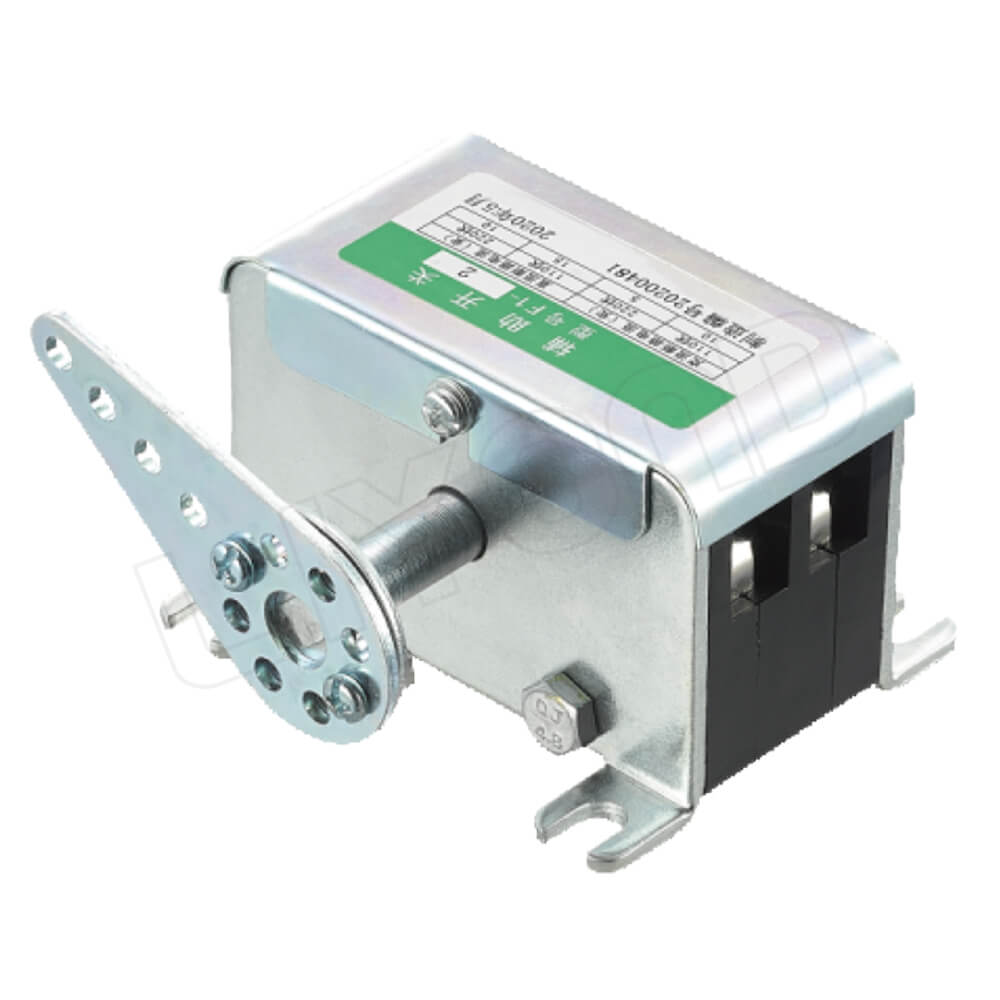

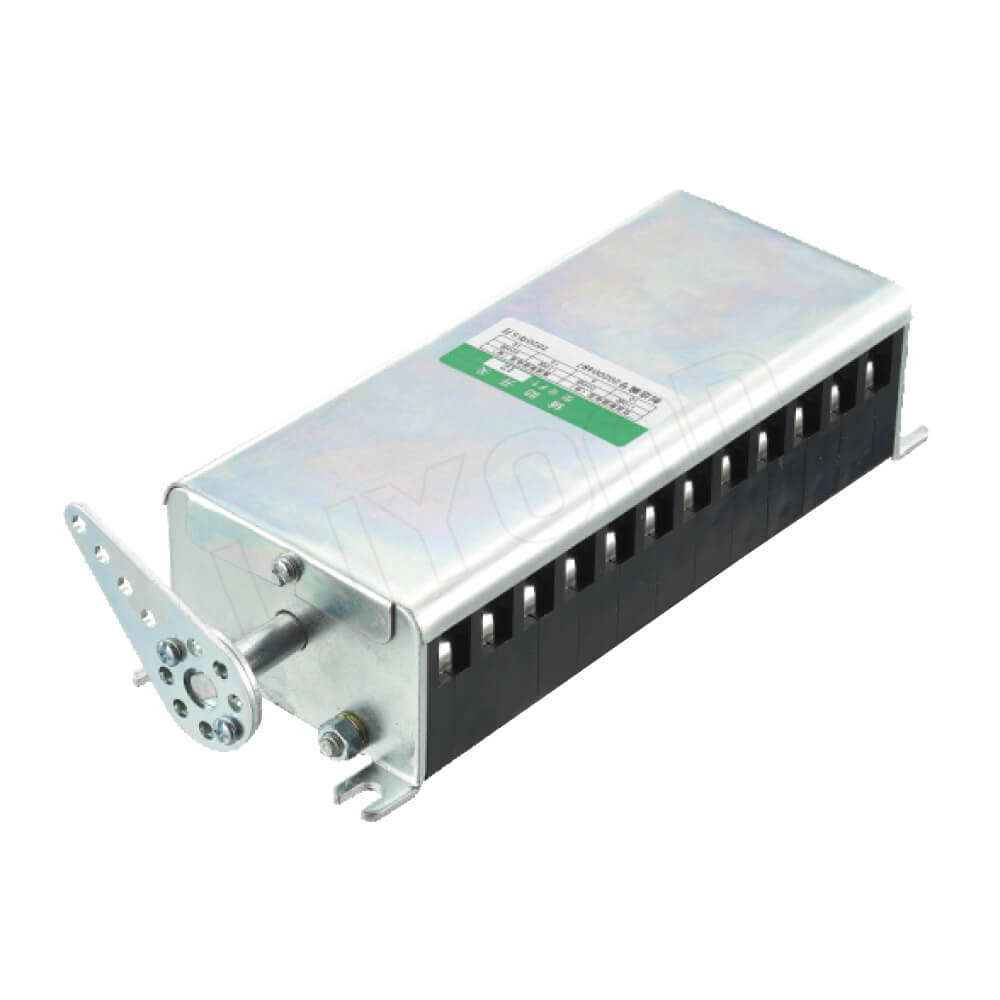

F1 вспомогательного переключателя для управления и защиты высоковольтного & низковольтного коммутационного оборудования

Операционные условия вспомогательного переключателя серии F1
Температура окружающей среды：Температура окружающей среды не должна превышать +40 °C и быть ниже -40 °C;
Высота над уровнем моря：высота над уровнем моря не должна превышать 3000 метров;
Влажность：относительная влажность воздуха при температуре +25 °C не должна превышать 90%;
Вибрация и удары：в местах отсутствия сильных вибраций и качаний;
Среда： в окружающей среде отсутствует опасность взрыва, проводящая пыль, газы, разрушающие изоляцию, а также коррозионные газы, разрушающие металлы.

Механизм работы вспомогательного переключателя серии F1

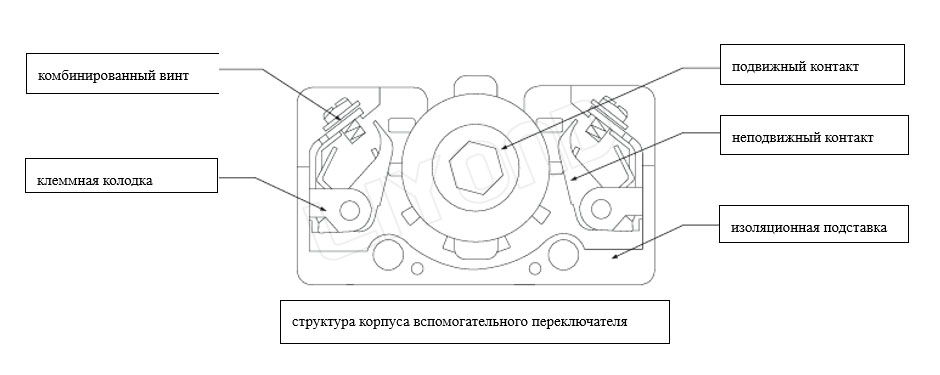

F1 серии вспомогательного переключателя структурное проектирование
Углы вращения：В зависимости от различных требований использования угол вращения центрального подвижного контакта может быть отрегулирован на 60°, 90° и 120°.
Способы установки：
Горизонтальный тип：Подходит для горизонтальной установки.
Вертикальный тип： Подходит для вертикальной установки.
Структура контактов：
Прямодействующие контакты：Немедленно включаются при активации.
Задержанные контакты：Предоставляют задержку времени перед переключением.

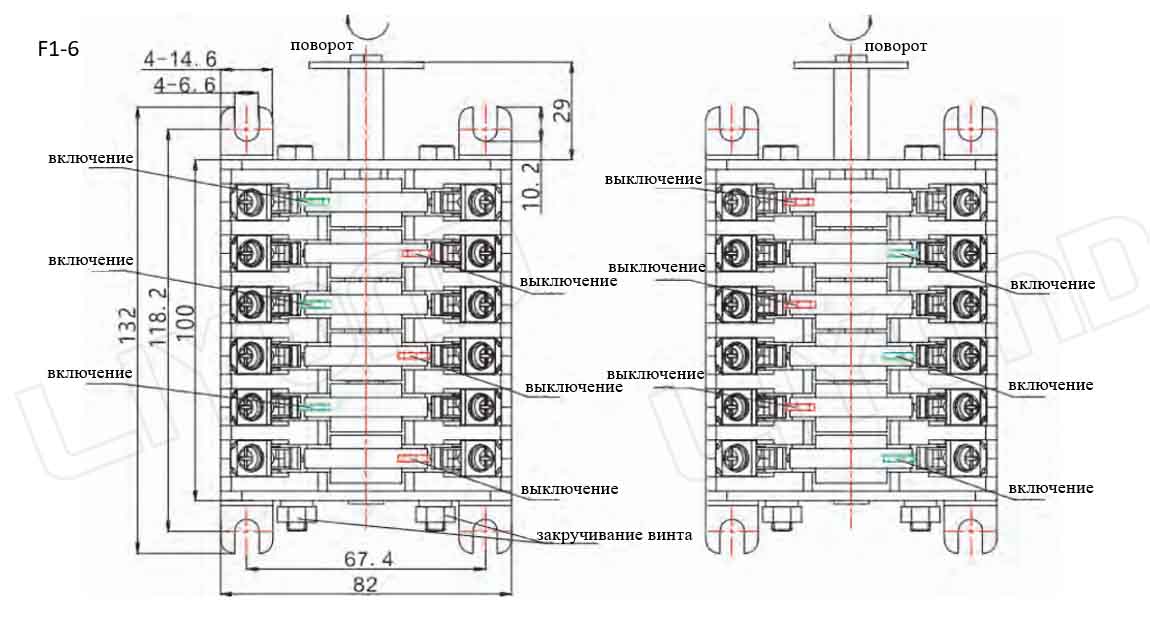

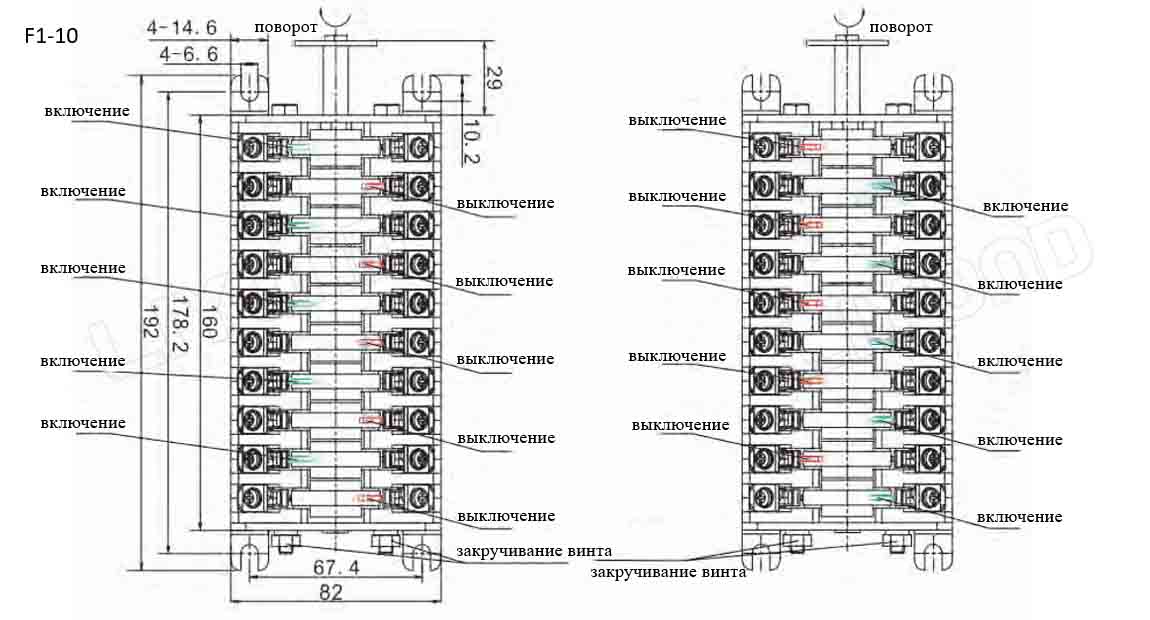

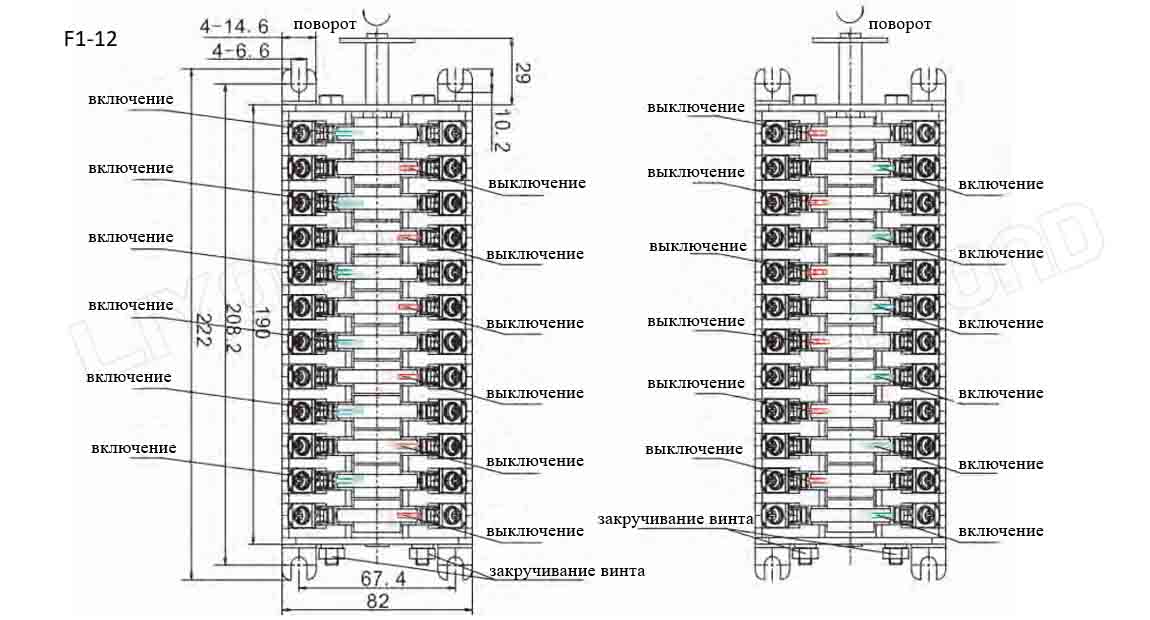

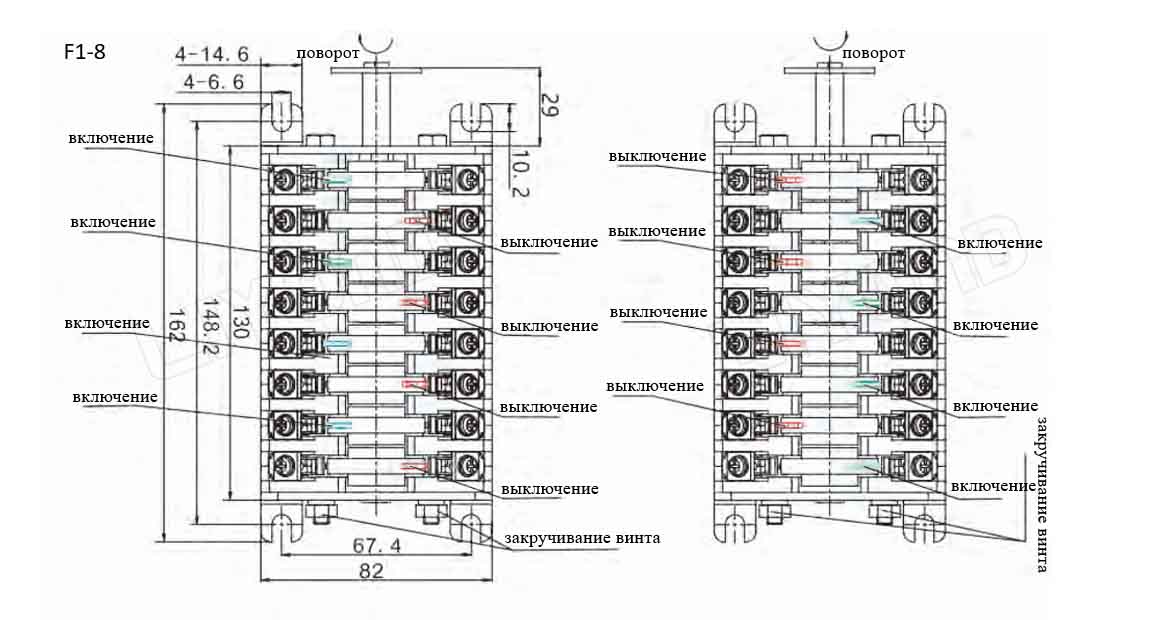

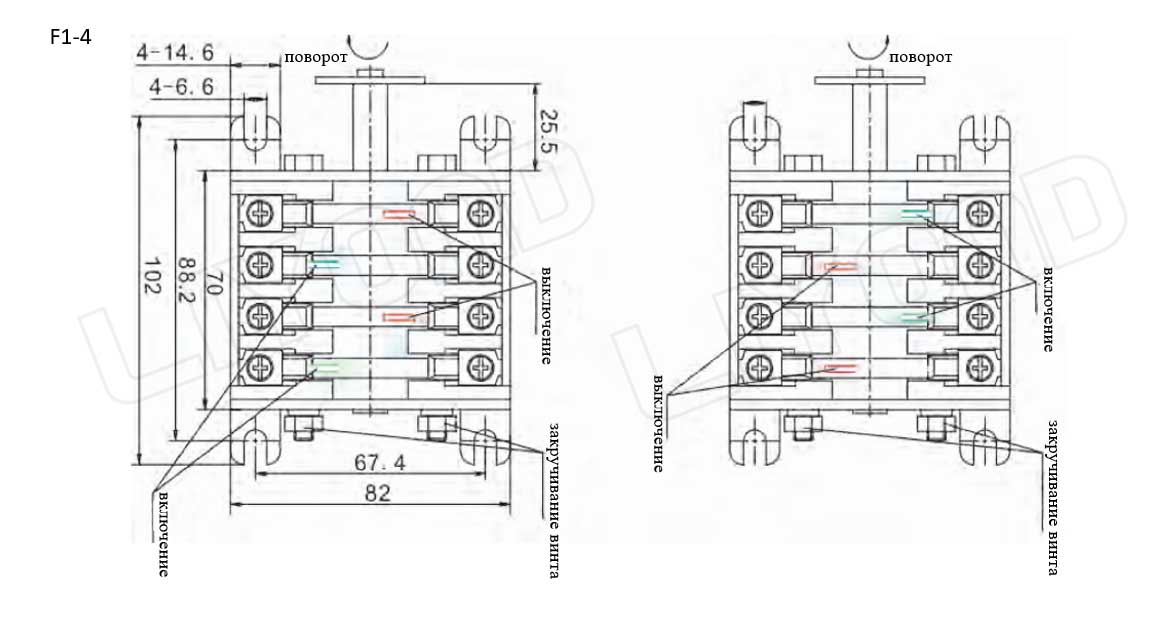

F1 размеры вспомогательного переключателя

Примечание: Красный цвет обозначает открытое состояние, зеленый цвет обозначает закрытое состояние(при включении красный соединяется, при выключении зеленый соединяется).

F1 инструкции по заказу вспомогательного переключателя

1. Наименование продукта, модель, количество.
2. Указать количество пар контактов и кол ичество секций переключателя, тип и способ установки.
3. Необходимость использования крепежных аксессуаров.
4. Если у вас есть дополнительные специфические требования, пожалуйста, укажите их.
