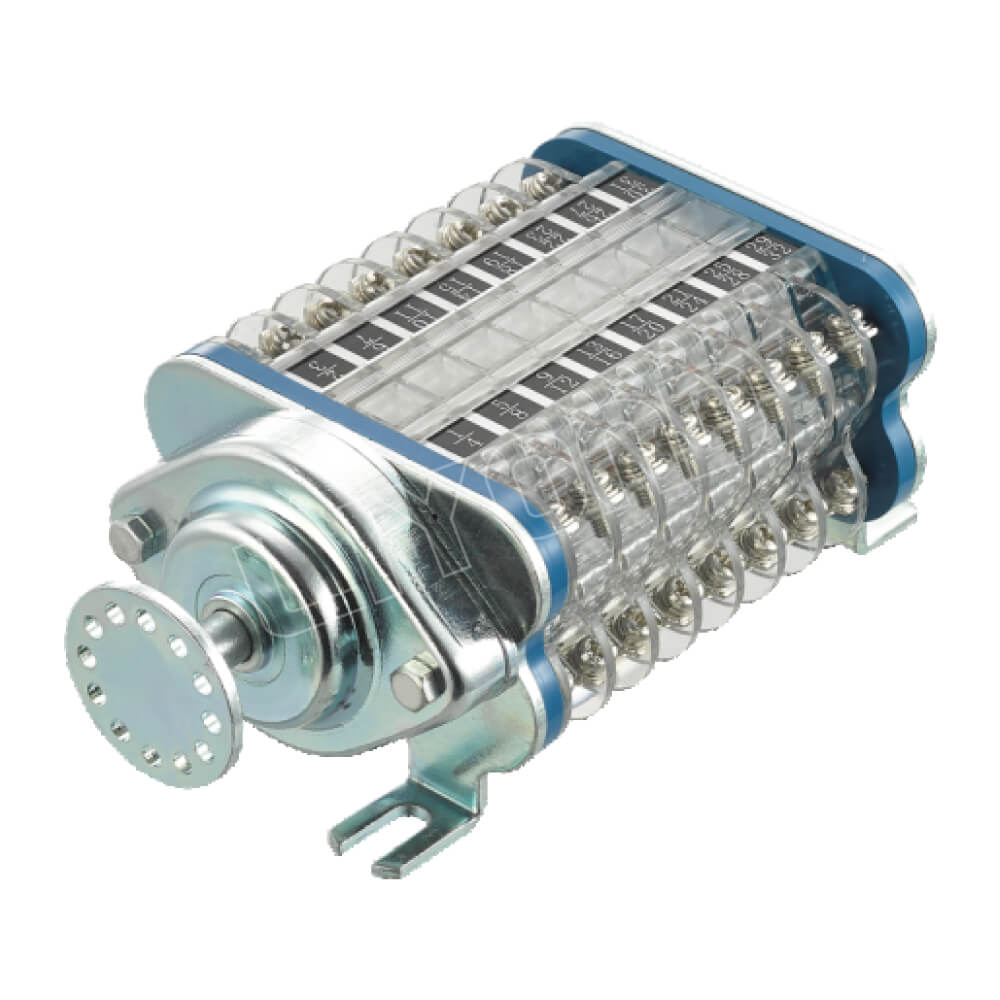

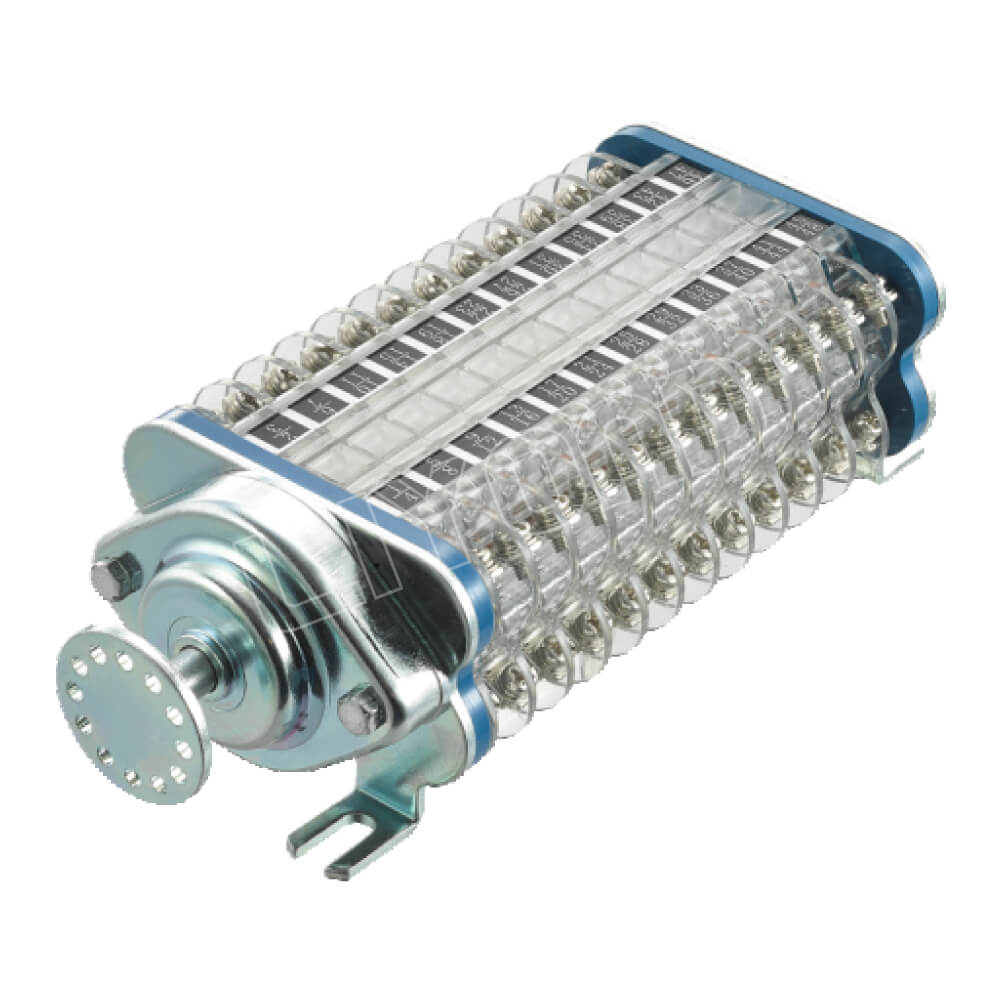

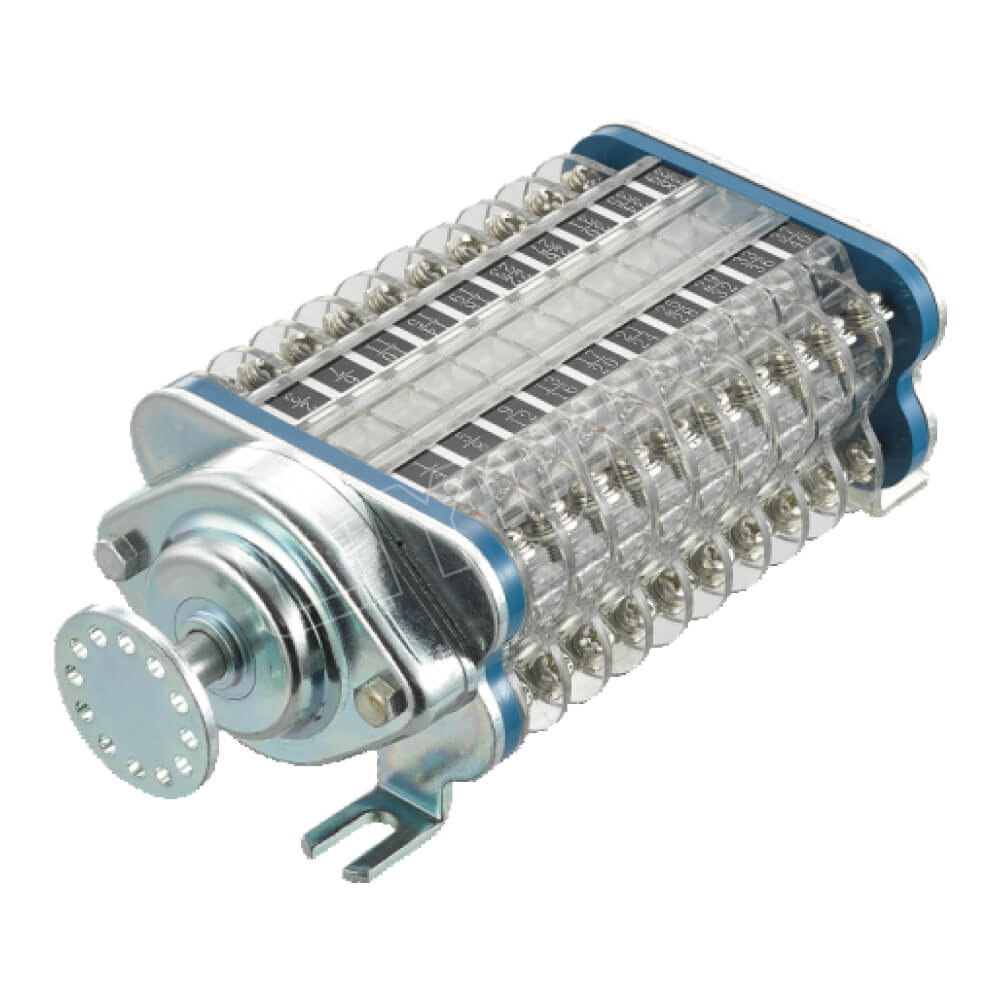

F6-16 I/W горизонтальный вспомогательный переключатель для автоматических выключателей и разъединаторов

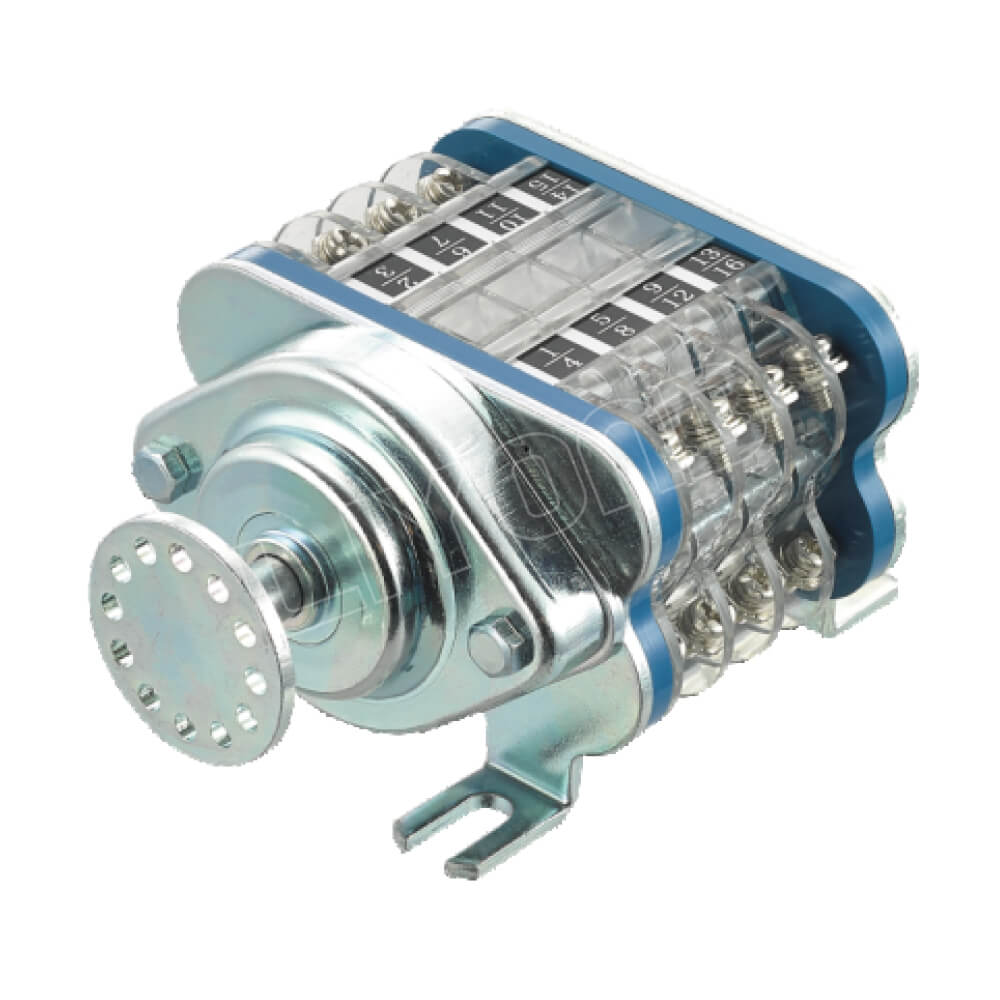

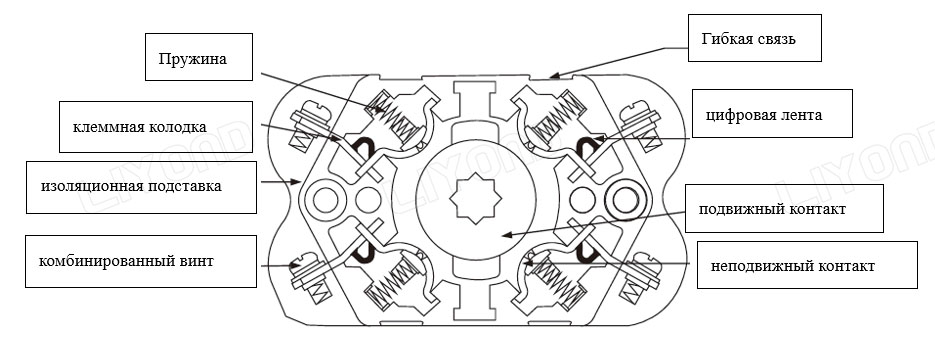

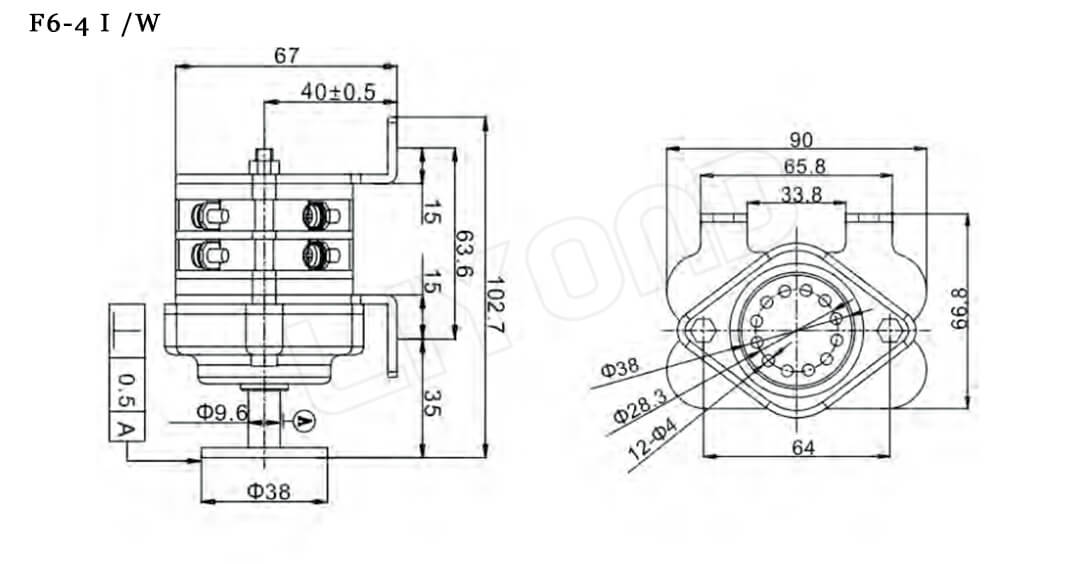

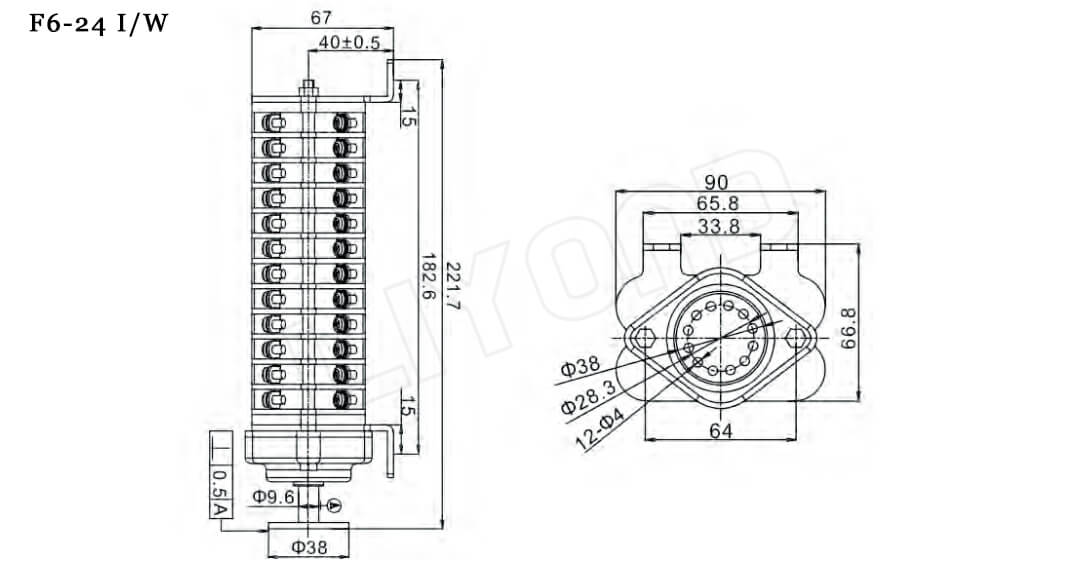

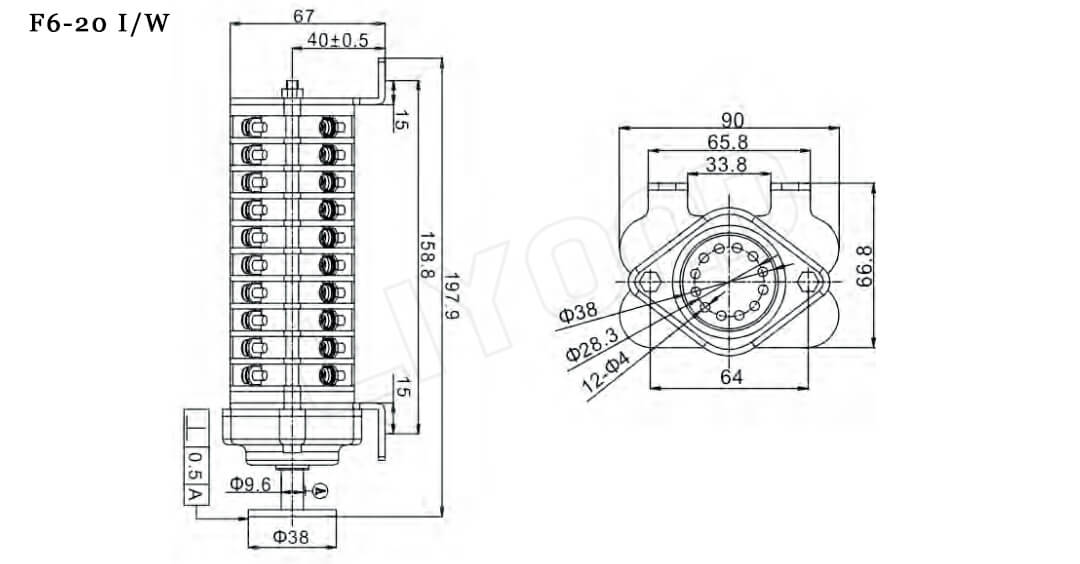

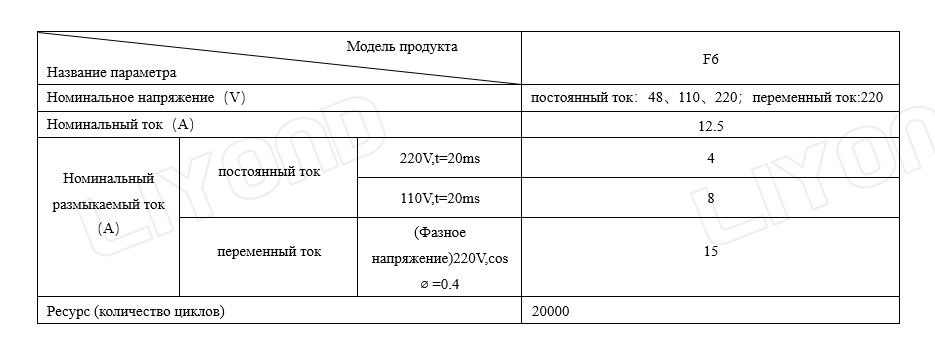

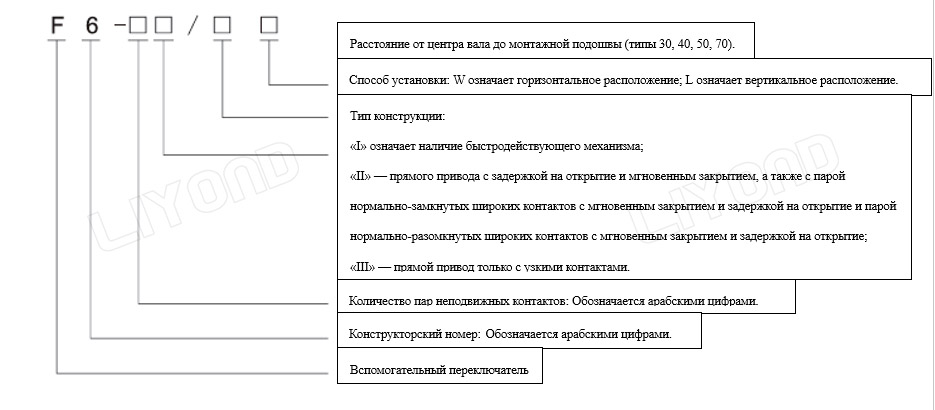

Серия вспомогательных переключателей F6 состоит из нескольких секций, объединенных вместе. Структура основного блока показана на рисунке. На верхней стороне каждой секции с обеих сторон указаны номера, обозначающие номер контакта. В одной секции диагональные контакты образуют пару разомкнутых (или замкнутых) цепей. Определение того, являются ли контакты разомкнутыми или замкнутыми, показывает указатель на валу управления. Если указатель направлен на одну из групп контактов, это означает, что эта группа контактов является надежно замкнутой парой замкнутых контактов (цепей), а остальные — парой разомкнутых контактов.

Вспомогательные переключатели серии F6 состоят из нескольких секций, объединенных вместе. Структура основного блока показана на рисунке. На верхней стороне каждой секции с обеих сторон указаны номера, обозначающие номер контакта. В одной секции диагональные контакты образуют пару разомкнутых (или замкнутых) цепей. Определение того, являются ли контакты разомкнутыми или замкнутыми, показывает указатель на валу управления. Если указатель направлен на одну из групп контактов, это означает, что эта группа контактов является надежно замкнутой парой замкнутых контактов (цепей), а остальные — парой разомкнутых контактов.

Механизм задержки с быстрым срабатыванием обеспечивает гибкость управления, точность задержки и быстрый переход. Механизм быстрого срабатывания начинает приводить подвижные контакты в быстрое вращение только после того, как активная рукоятка поворачивается на угол 65°–75°, и продолжает вращение до конечного положения, где она надежно фиксируется. Таким образом, устройство удовлетворяет требованиям как задержки, так и быстрого срабатывания.
