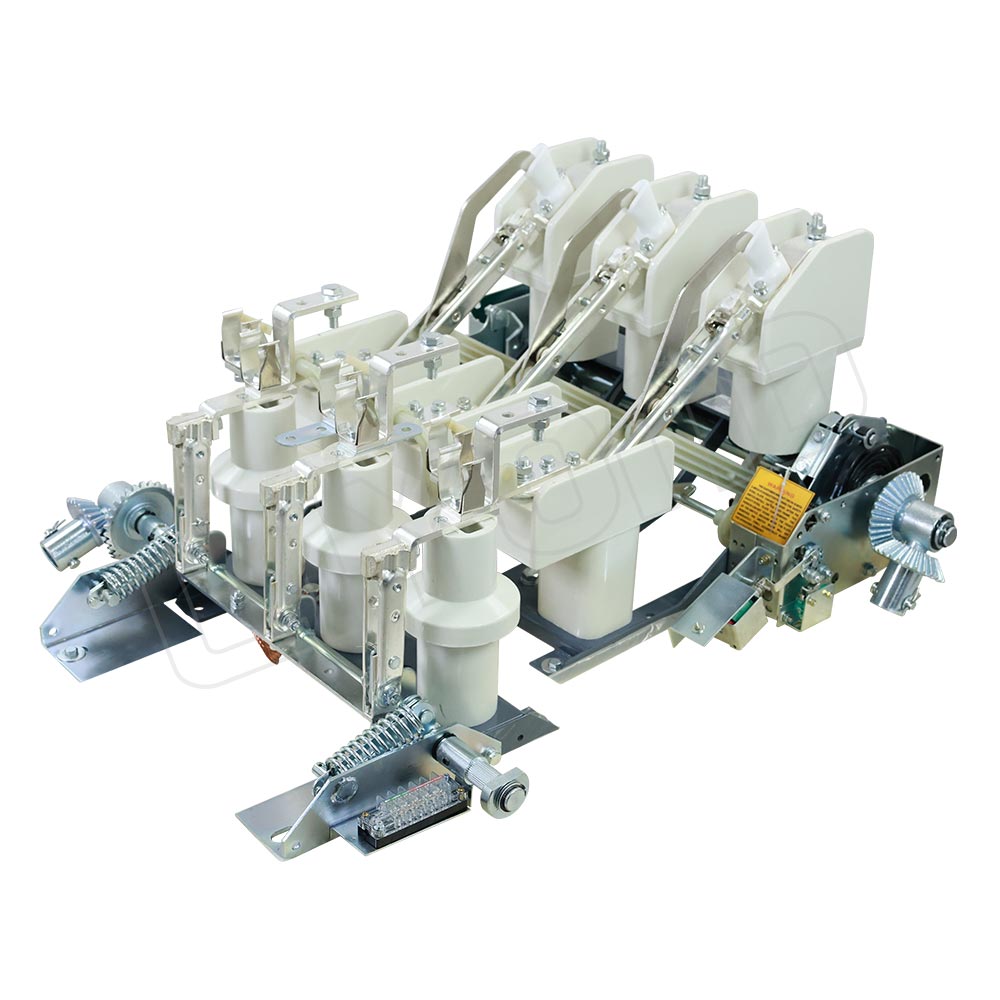

FN18 12 кВ 3-фазный групповой воздушный выключатель нагрузки с заземляющим устройством и предохранителем Nalf

Запросить цену

Информация о продукции
Технические характеристики
Габаритный чертеж

Выключатели нагрузки FN18 и комбинации выключатель нагрузки-предохранитель – это высоковольтные, высокопроизводительные выключатели нагрузки, сочетающие в себе дугогашение сжатым воздухом и дугогашение газом.
Объединенные выключателем нагрузки и предохранителем в комбинацию электроприборов, сочетая выключатель нагрузки и предохранитель соответствующие преимущества, с помощью выключателя нагрузки, чтобы открыть любой ток нагрузки до номинального тока отключения, через предохранитель и его ударной работы, открыть любой сверхток до комбинации электроприборов номинальный ток отключения короткого замыкания.

1. Температура окружающей среды:
Максимум +40°C Максимум в среднем за 24 часа +35°C
Минимальная (по классу «минус 5 в помещении») -15°С.
2. Влажность:
Среднесуточная относительная влажность наружного воздуха≤95%, в среднем≤90%;
Давление насыщенного пара среднесуточных значений 2,2 х 10-3 МПа, в среднем 1,8 х 10-3 МПа;
Максимальная высота площадки: 1000 м над уровнем моря.

Номинальное напряжение		блок	12кВ			17.5кВ			24кВ			36кВ			40.5кВ
Номинальный ток		A	400	630	1250	400	630	1250	400	630	1250	630	800	1000	630	800	1000
Максимальный ток		A	400	630	1250	400	630	1250	400	630	1250	630	800	800	630	800	800
Включающая способность при коротком замыкании		кА Пик	67			50			50			50			50
Пиковый выдерживаемый ток*		кА Пик	82			82			82			66			66
Кратковременный ток	1 sec.	кА eff	31.5 25 20	31.5 25 20	31.5 25 20	31.5 25	31.5 25	31.5 25	25 25 16	25 25 16	31.5 25 16	25	25	25	25	25	25
	2 sec.
	3 sec.
Отключающая способность по активной нагрузке (испытательная нагрузка 1 и, IEC 60265-1( 265))		A	400	630	1250	400	630	1250	400	630	1250	630	800	630	800	630	800
В основном емкостная отключающая способность (испытательный режим 4, IEC 60265-1 (IEC 265))		A	150			45			80			50			50
В основном индуктивная отключающая способность cosφ=0,15		A	16			16			16			16			16
Макс. отключающая способность совместно с предохранителями IEC 62271-105(IEC 420 1990-11)		A	1600	1600		1600	1600		900	900		300*	300	300	300	300	300
Выдерживаемое напряжение промышленной частоты 50 Гц 1 мин. -к земле и между полюсами – через изоляционное расстояние		кВ	42 45			45 60			55 70			80 88			95 120
Импульсное выдерживаемое напряжение 1,2/50 мкс -к земле и между полюсами – через изоляционное расстояние		кВ	75 85			95 110			125 145			170 195			190 220
Расстояние от полюса		мм	150, 170, 210			170,210			170, 235, 275			360			360
Макс. рабочий крутящий момент при: -закрытие К/А мех. -открытие К/А мех.		Нм	115-120 Nm K-mech.120 Nm/A-mech. 3Nm									80-100 Nm K-mech.80-100 Nm
Рабочий угол на валу		степень	130									120
Время открытия		РС	40-60									60
