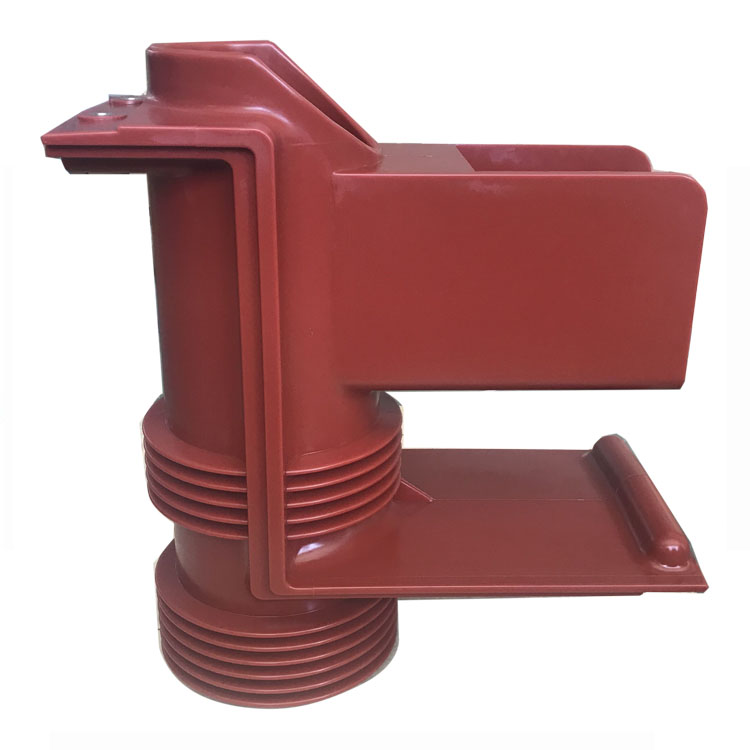

LYC264 (3)
LYC264 (5)

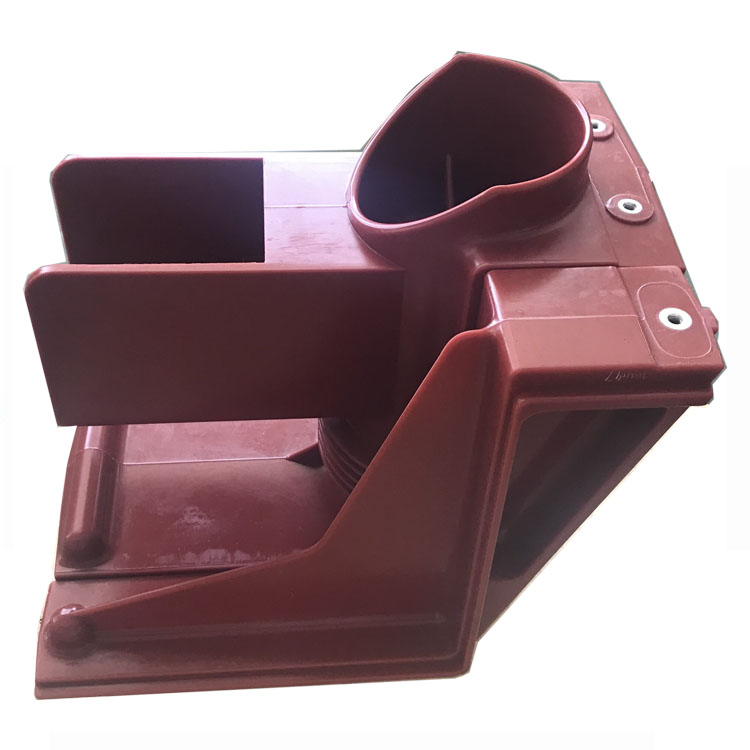

LYC264 (4)

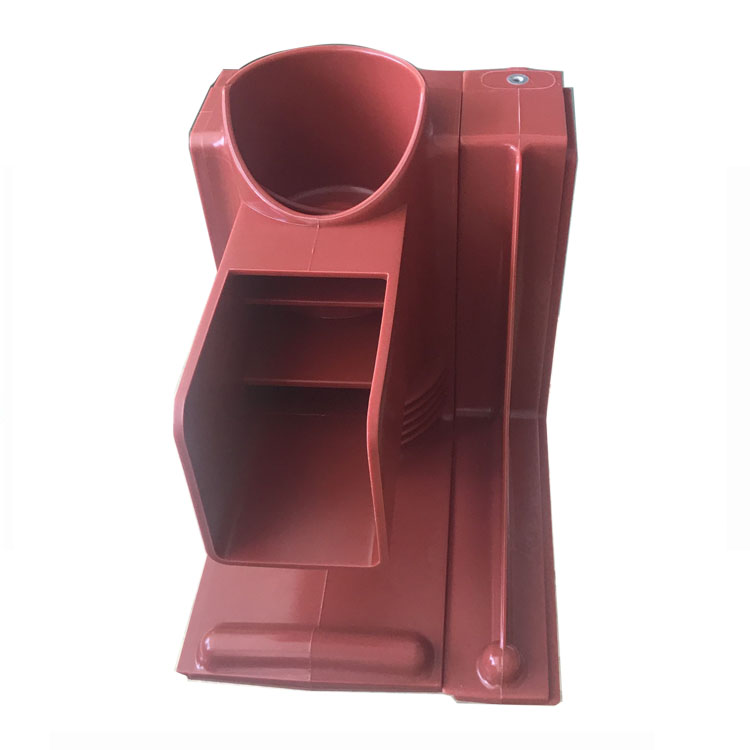

LYC264 (2)

Электрическая коробка контактов из красной эпоксидной смолы LYC264 40.5кВ для распределительного устройствавысокого напряжения

Модель : LYC264
  • Общее описание
  • Технические требования
  • Рабочие условия
  • Технические данные
  • Чертеж
Коробка контактов выполнена из эпоксидной смолы с применением технологии APG, она используется для изоляции, обособления икак соединяющий ереходник для различных типов распределительного устройствас ручной тележкой. Надежная установка соответствует требованиям.

1. Медный контакт на землю должен выдерживать испытательное напряжение промышленной частоты (действующее значение) 42 кВ в течение 5 минут и напряжение грозового импульса (пиковое значение) 75 кВ.
2. Температура выводных клемм не должна превышать 65 ℃, если коробка контактов используется в течение длительного времени в условиях номинального тока.

1. Высота над уровнем моря: ≤ 1000 м
2. Температура окружающей среды от -30 ℃ до + 40 ℃, среднесуточная температура не должна превышать 30 ℃.
3. Среднесуточная относительная влажность менее 95%, среднемесячная – менее 90%.
4. В рабочей среде не должно быть пара, газов, химических коррозионных отложений, солевого тумана, пыли, грязи и других опасных взрывоопасных сред, которые могут серьезно повлиять на изоляцию и проводимость изделий.
5. Не допускается наличие постоянных вибраций и серьезных ударов.

Название устройства контактоной коробкой
Модель устройства LYC264
Высота 606 мм
Материал Эпоксидная смола
Номинальное напряжение 40.5кВ
Номинальный ток ≤630A
Рабочие условия Установка внутри помещений
