  • KYN28-12 Medium voltage metal clad switchgear

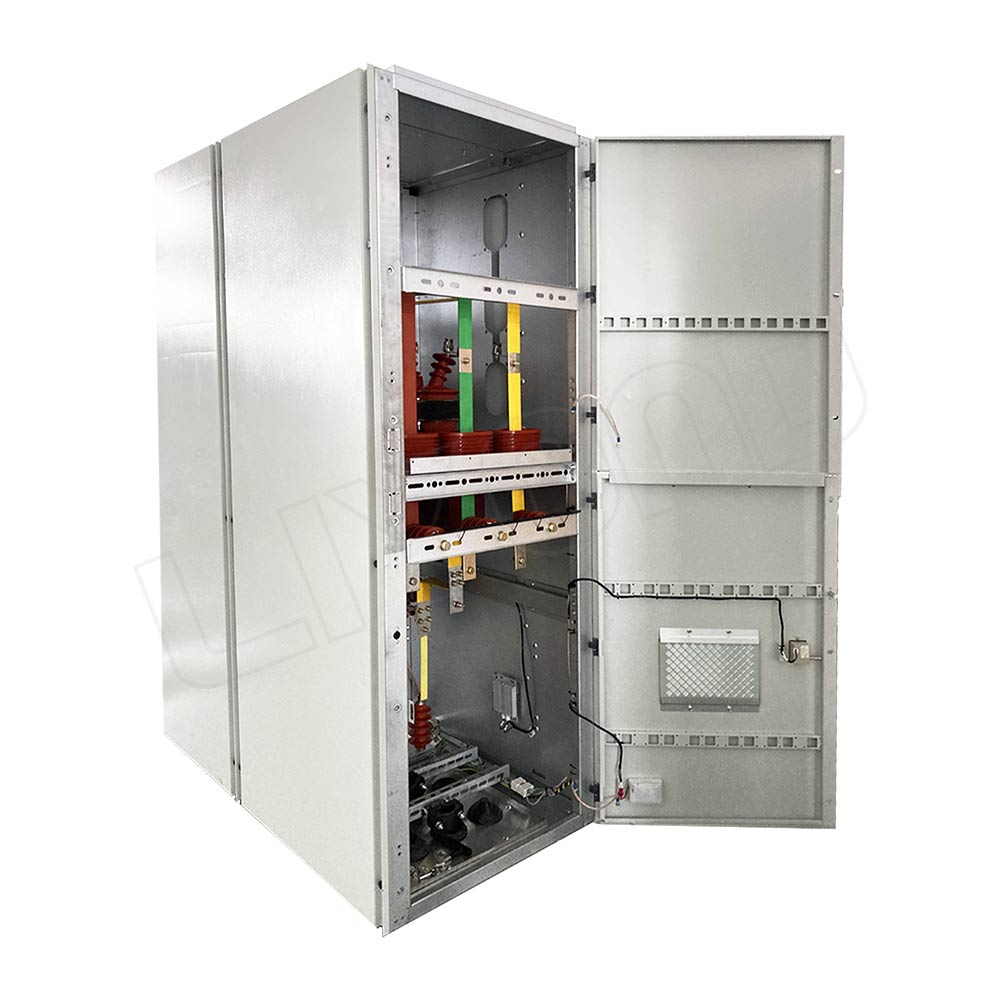

KYN28-12 Medium voltage metal clad switchgear

Распределительное устройства среднего напряжения в металлическом корпусе KYN28-12

Модель : KYN28-12

Описание

Съемное распределительное устройство в металлическом корпусе KYN28-12 (GZSZ) - это распределительное устройство среднего напряжения, которое применяется к трехфазному 50 Гц, номинальному напряжению 12 кВ, рабочий ток достигает 4000 А. В основном используется в качестве вторичной подстанции на электростанциях, промышленных и горнодобывающих предприятиях, системах распределения и энергоснабжения для передачи энергии и пускателей высоковольтных двигателей в целях контроля, защиты и мониторинга.
  • технические параметры
  • Подробности
  • Рисунок



Высота     Ширина         Глубина
          2300         800          1500
          2300         1000          1500

Распределительное устройство в соответствии со стандартами GB3906 и IEC298 в бронированном металлическом корпусе. Конструкция состоит из корпуса и выдвижной части (ручной тележки). Шкаф выполнен из высококачественной холоднокатаной стали и высококачественных цинковых листов с алюминиевым покрытием при помощи прецизионного станка с ЧПУ (некоторые детали выполнены высокоточным станком для лазерной резки и пресс-форм). Двухсторонняя технологическая формовка, соединение выполнено с использованием высокопрочных болтов, гаек, заклепочных гаек, стальных заклепок. Конструкция включает в себя камеру низкого давления шкафа, камеру выключателей, отсек шин, отдельные кабельные отсеки, каждый отсек имеет отдельный канал сброса давления и вентиляцию, основная шина заземления 10 * 60 мм.
2. Полностью собранный шкаф с компактной конструкцией, оснащен различными отечественными и импортными стандартными вакуумными выключателями, трансформаторами напряжения, разрядниками для защиты от перенапряжения, плавкими предохранителями, изоляцией. Ручные тележки с одинаковыми функциями взаимозаменяемы. Удобство в работе и замене.
Шкаф можно использовать с вакуумными выключателями ZN63A (VS1), VD4, ZN21,3A1-1, VB2 и VEP, вакуумным контактором VC7, выключателем нагрузки и выключателем-разъединителем и др.
Он может использоваться с ручной тележкой с трансформатором напряжения, измерительной ручной тележкой, изолирующей ручной тележкой, ручной тележкой для заземления, они имеют одинаковые функции и являются взаимозаменяемыми.
Шкаф может быть установлен у стены, обслуживание может выполняться в передней части шкафа, за счет чего сокращается занимаемая площадь.
Отсек выключателя и кабельный отсек можно отдельно оборудовать обогревателем для предотвращения конденсации и коррозии.
Кабельный отсек имеет достаточное пространство, возможно его подключение к сборному кабелю.
Класс защиты распределительного устройства IP4X, класс защиты каждого отсека – IP2X.
