VBI-24 Вакуумный автоматический выключатель с боковым креплением и 3 трансформаторами тока

Модель : VBI-24

Описание

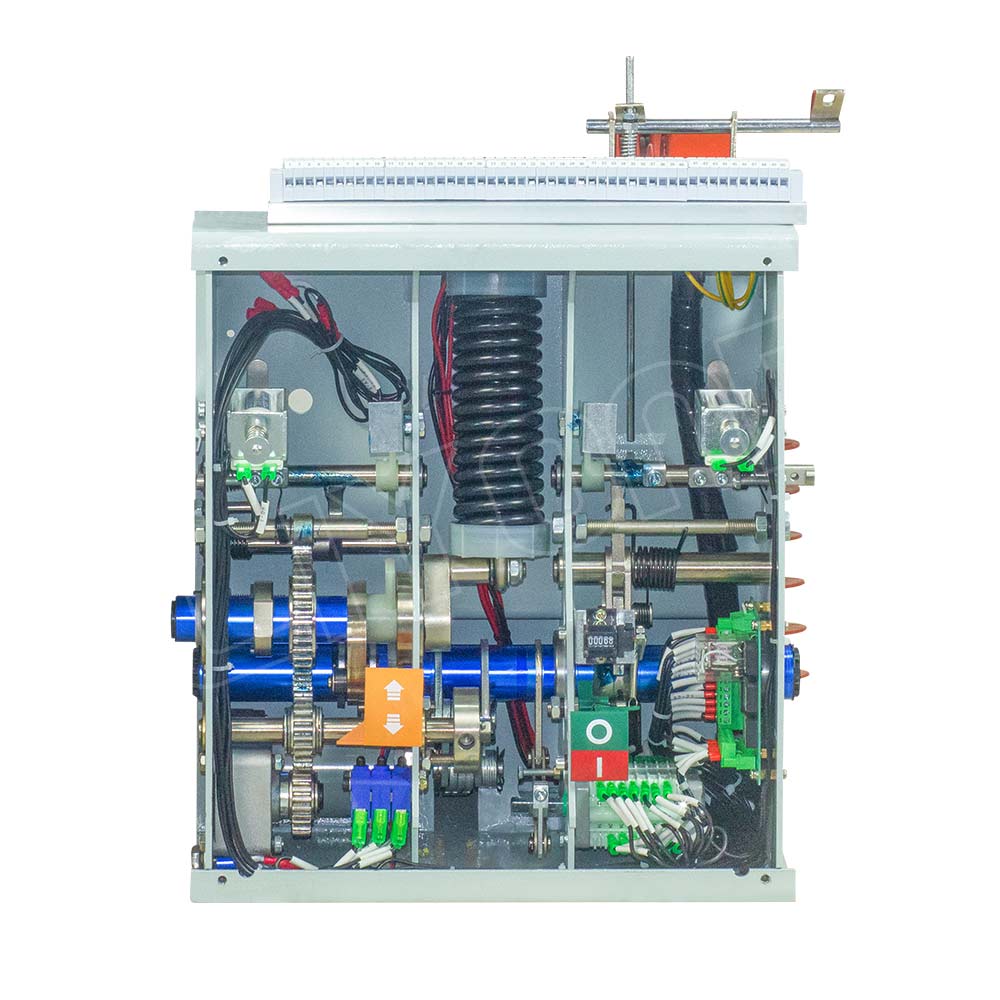

Для сохранения энергии в рабочем механизме вакуумного автоматического выключателя бокового типа VBI-24 используется пружина, которая может управляться двумя способами: вручную или электрически. Характеристики соответствуют стандартам GB1984-89 и JB3855-96 «Общие технические характеристики высоковольного автоматического выключателя для внутренней установки», а также соответствующим положениям стандарта IEC56.

Выдающиеся характеристики помогут Вам стать заметными

Мы уделяем особое внимание качеству и деталям, благодаря чему наша продукция совершенна.

  • administration.icon02
    Модуляризация функционального блока

    Блок главной цепи и работающее устройство взаимозаменяемы.

  • administration.icon02
    Универсальность

    Для удобства обслуживания и ремонта рабочий механизм может быть отделен от всего автоматического выключателя.

  • administration.icon02
    Техническое обслуживание небольшого объема

    Приводной блок не нуждается в регулировке. Минимальная потребность в обслуживании обеспечивается смазкой длительного действия, надежной защитой от коррозии и высокой механической стабильностью.

  • administration.icon02
    Смазка длительного действия

    Мы используем консистентную смазку производства Германии, которая обеспечивает низкий пусковой крутящий момент и обладает высокой устойчивостью к старению и окислению.

  • administration.icon02
    Высокая коррозионная стойкость

    Использование линии нанесения покрытий из цинково-никелевого сплава по немецкой технологии обеспечивает коррозионную стойкость, в 5-7 раз превышающую при обычном цинковании.

  • administration.icon02
    Высокая способность расширения

    Данная продукция может быть выполнена в различных компоновках и комбинациях, обеспечивая выполнение таких функций, как расширяемость и управление.

  • Информация о продукции
  • Технические параметры

Внутренний герметичный вакуумный выключатель среднего напряжения VBI-24 подходит для воздушной изоляции внутренних выключателей и используется для управления и защиты в электросетях с переменным током и номинальным напряжением 24КВ и ниже. Вакуумные автоматические выключатели используются часто. Они обладают исключительно высокими эксплуатационными характеристиками в условиях, когда требуется размыкание тока выключателя, полностью отвечают требованиям автоматического замыкания, имеют высокую надежность работы и срок службы.

В механизме работы вакуумного автоматического выключателя типа VBI-24 с боковым креплением используется пружина для накопления энергии, которая может управляться двумя способами, ручным или электрическим. Характеристики соответствуют GB1984-89 <Высоковольтный автоматический выключатель переменного тока>, JB3855-96 <Высоковольтный вакуумный выключатель 10кв для закрытых помещений Общие технические характеристики>, соответствующим положениям стандарта IEC56.

Преимущества установки трансформаторов тока на боковых выключателях
1. Интегрированная конструкция: Установка трансформатора тока непосредственно на автоматический выключатель упрощает монтаж и подключение, сокращает дополнительное монтажное пространство и расходы.
2. Мгновенное реагирование: Непосредственный контроль тока вблизи автоматического выключателя позволяет быстрее реагировать на условия повреждения, повышая скорость и точность защиты системы.
3. Снижение помех: Снижение помех и затухания в тракте передачи сигнала, что повышает точность измерений.

№. Название Единица измерения Данные
* Тип / 口Изолирующий цилиндр

口встроенные полюса из эпоксидной смолы

口встроенные полюса из нейлона

口Верхний выход

口Боковой выход

1 Номинальное напряжение kv 24
2 Номинальный уровень изоляции Выдерживаемое напряжение промышленной частоты 65
Номинальный импульсное выдерживаемое напряжение при ударах молнии 125
3 Расстояние размыкающего контакта

mm

12±1
4 Превышение предела 3±0.5
5 Расстояние между фазами 210±1
6 Трехфазные точки, замыкание в разное время ms ≤2
7 Трехфазные точки, замыкание в разное время ≤2
8 Время размыкани ≤50
9 Время замыкания ≤100
10 Средняя скорость размыкания(контакт разъединяется через 6 мм) M/s 0.9~1.3
11 Средняя скорость размыкания (контакт замыкается перед 6 мм) 0.4~0.8
12 контактное нажатие нормально закрытого контакта N 25KA 31.5KA
2200±200 3200±200

Технические чертеж

VBI-24C-1250-25-210 vcb drawing
