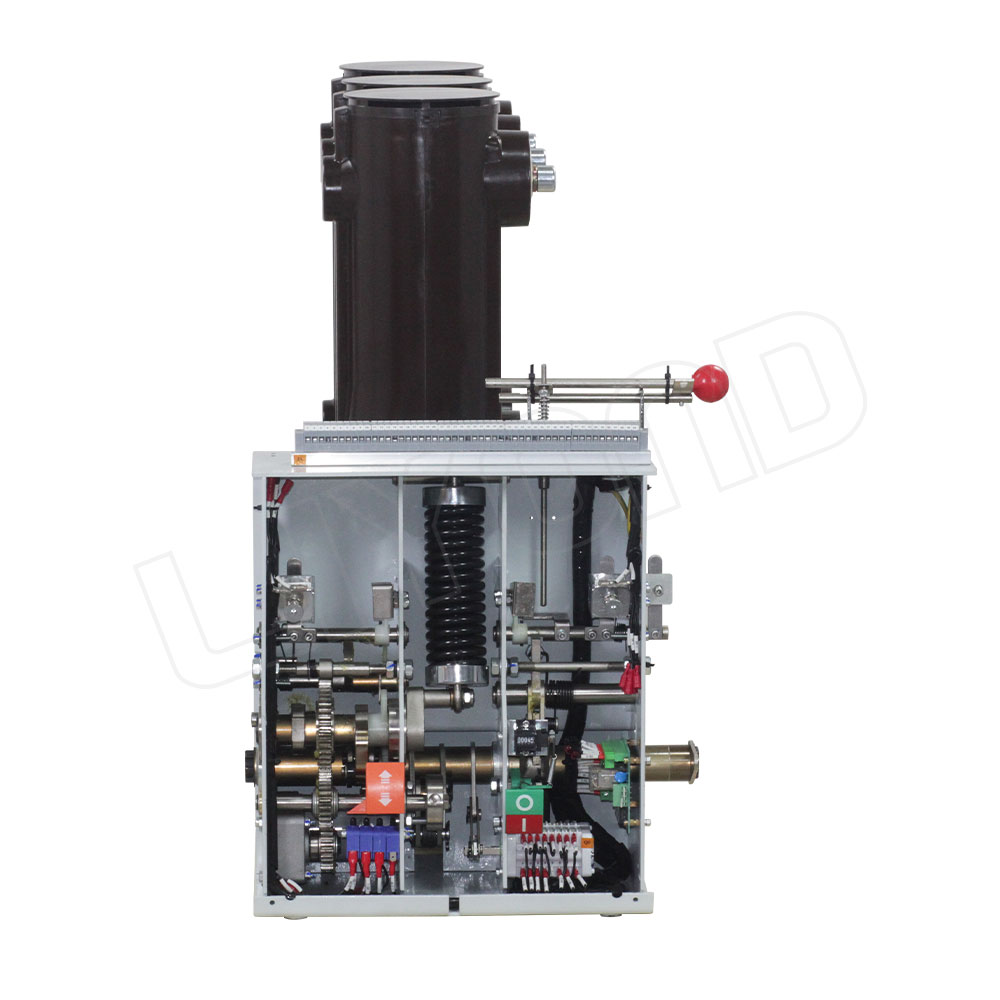

VBI-24-C-630A-25KA-210 circuit breaker operating mechanism

Вакуумный автоматический выключатель бокового типа с изолирующим цилиндром VBI-24

Модель : VBI-24

Описание

Для сохранения энергии в рабочем механизме вакуумного автоматического выключателя бокового типа VBI-24 используется пружина, которая может управляться двумя способами: вручную или электрически. Характеристики соответствуют стандартам GB1984-89 и JB3855-96 «Общие технические характеристики высоковольного автоматического выключателя для внутренней установки», а также соответствующим положениям стандарта IEC56.

Запросить цену

Выдающиеся характеристики помогут Вам стать заметными

Мы уделяем особое внимание качеству и деталям, благодаря чему наша продукция совершенна.

Модуляризация функционального блока

Блок главной цепи и работающее устройство взаимозаменяемы.
Универсальность

Для удобства обслуживания и ремонта рабочий механизм может быть отделен от всего автоматического выключателя.
Техническое обслуживание небольшого объема

Приводной блок не нуждается в регулировке. Минимальная потребность в обслуживании обеспечивается смазкой длительного действия, надежной защитой от коррозии и высокой механической стабильностью.
Смазка длительного действия

Мы используем консистентную смазку производства Германии, которая обеспечивает низкий пусковой крутящий момент и обладает высокой устойчивостью к старению и окислению.
Высокая коррозионная стойкость

Использование линии нанесения покрытий из цинково-никелевого сплава по немецкой технологии обеспечивает коррозионную стойкость, в 5-7 раз превышающую при обычном цинковании.
Высокая способность расширения

Данная продукция может быть выполнена в различных компоновках и комбинациях, обеспечивая выполнение таких функций, как расширяемость и управление.

Информация о продукции
Технические параметры
Технические чертеж

№.	Название		Единица измерения	Данные
*	Тип		/	口Изолирующий цилиндр 口встроенные полюса из эпоксидной смолы 口встроенные полюса из нейлона		口Верхний выход 口Боковой выход
1	Номинальное напряжение		kv	24
2	Номинальный уровень изоляции	Выдерживаемое напряжение промышленной частоты		65
		Номинальный импульсное выдерживаемое напряжение при ударах молнии		125
3	Расстояние размыкающего контакта		mm	12±1
4	Превышение предела			3±0.5
5	Расстояние между фазами			210±1
6	Трехфазные точки, замыкание в разное время		ms	≤2
7	Трехфазные точки, замыкание в разное время			≤2
8	Время размыкани			≤50
9	Время замыкания			≤100
10	Средняя скорость размыкания(контакт разъединяется через 6 мм)		M/s	0.9~1.3
11	Средняя скорость размыкания (контакт замыкается перед 6 мм)			0.4~0.8
12	контактное нажатие нормально закрытого контакта		N	25KA	31.5KA
				2200±200	3200±200
