VS1-12/4000-275 Вакуумный выключатель Большой ток 4000А

Модель : VS1-12/4000-275

Запросить цену

Информация о продукции
Технические параметры

Вакуумный выключатель VS1-12-4000-275 — это высокопроизводительный компонент среднего напряжения, предназначенный для промышленных и распределительных систем, где требуются надежность, эффективность и безопасность. Данная модель оснащена выдвижной конструкцией, что упрощает установку и обслуживание, и подходит для различных конфигураций ячеек.

Основные преимущества:

Высокая отключающая способность: Применение передовой вакуумной дугогасительной технологии обеспечивает безопасное и надежное отключение цепей даже в сложных условиях эксплуатации.
Простота обслуживания: Выдвижная конструкция позволяет легко выполнять обслуживание или замену, сокращая время простоя и снижая затраты.

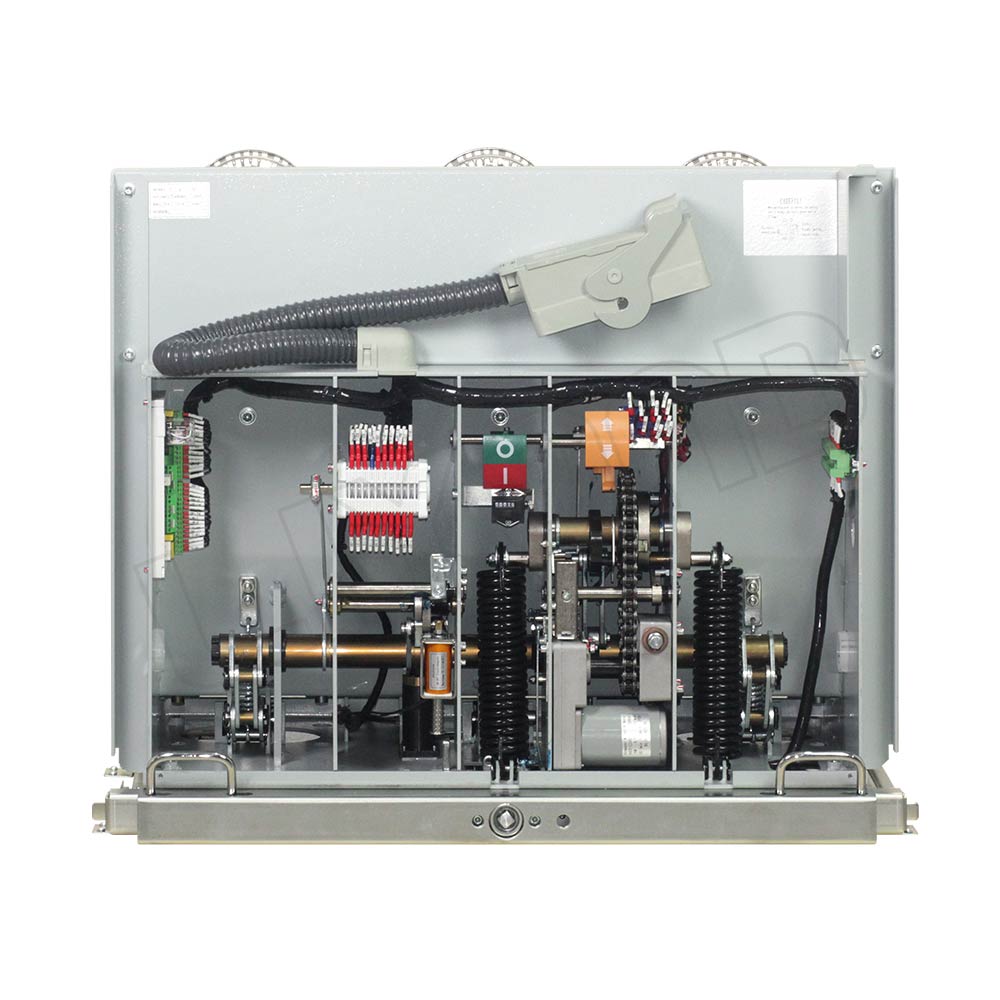

Стабильная работа: Пружинный механизм управления VS1 обеспечивает точное и оперативное переключение, соответствующее высоким отраслевым стандартам.
Повышенные изоляционные свойства: Использование изоляционного цилиндра увеличивает диэлектрическую прочность, обеспечивая надежную изоляцию и снижая риск поломок.
Широкая применяемость: Подходит для различных промышленных приложений, включая распределение электроэнергии, производственные предприятия, горнодобывающую промышленность и инфраструктурные проекты с высокими требованиями к току и способности отключения короткого замыкания.

Условия окружающей среды
1. Температура окружающей среды: -10℃一+40℃
2. Относительная влажность: среднесуточная влажность должна быть не выше 95 ％; среднемесячная влажность должна быть не более 90 ％.
3. Давление насыщенного пара: среднесуточное давление за день должно быть не более 2,2 кПа, среднемесячная влажность за месяц не должна превышать 1,8 кПа.
4. Магнитуда землетрясений: не более 8 баллов.
5. Высота над уровнем моря: ≤1000 м (без учета особых требований)
6. Условия окружающей среды: следует использовать в пожаробезопасных, взрывозащищенных местах, без сильных загрязнений, химической эрозии и агрессивного воздействия VS1.

№.	Пункт		Единица измерения	Данные
1	Номинальное напряжение		kV	12
2	Номинальная частота		Hz	50
3	Номинальный уровень изоляции	Выдерживаемое напряжение промышленной частоты за 1 мин.	KV	42
3	Номинальный уровень изоляции	Номинальный импульсное выдерживаемое напряжение при ударах молнии	KV	75
4	Номинальный ток		A	630	1000	1250	1600	2000	2500	3150	4000
5	Номинальный ток отключения при коротком замыкании Номинальный кратковременно допустимый сквозной ток(виртуальное значение)		kA	20	20	20
				25	25	25	25
					31.5	31.5	31.5	31.5	31.5
						40	40	40	40	40	40
											50
6	Номинальный ток включения при коротком замыкании Номинальный ток динамической устойчивости		kA	50	50	50
				63	63	63	63
					80	80	80	80	80
						100	100	100	100	100	100
											125
7	Номинальный ток отключения при коротком замыкании, время отключения		раз	(выше 40KA)
8	Продолжительность номинального тока короткого замыкания		S	4
9	Номинальная рабочая последовательность			O-0. 3s-CO-180s-CO，O-180s-CO-180s-CO(выше 40kA)
10	Механический срок службы		раз	30000
11	Номинальный ток отключения одиночной конденсаторной батареи		A	630
12	Номинальный ток отключения спаренной конденсаторной батареи		A	400
13	Компонент максимального постоянного тока 5 0 %
