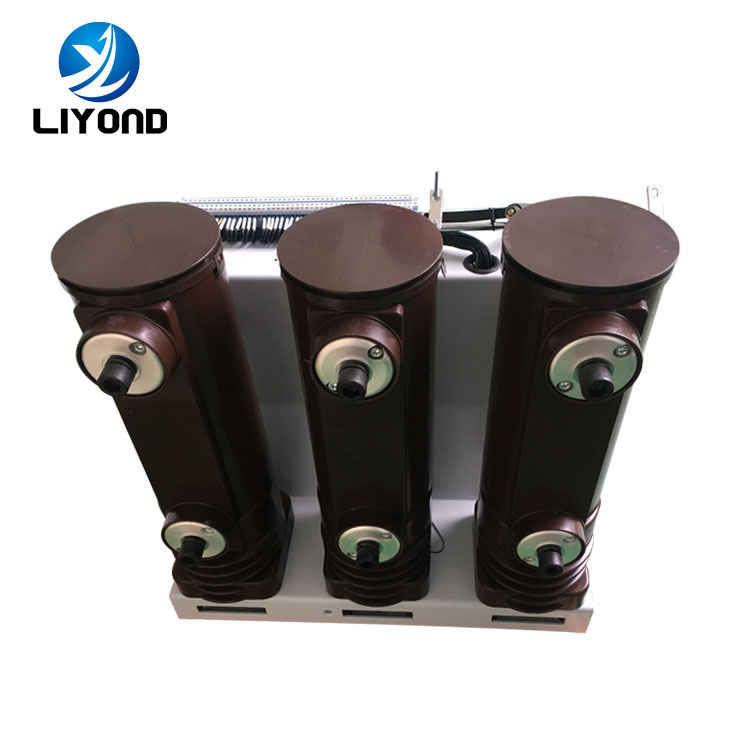

Вакуумный автоматический выключатель для внутренней установки стационарного типа серии VS1-24.

Модель : VS1-24

Описание

Высоковольтный вакуумный выключатель для внутренней установки VS1-24 применяется для энергосистем с номинальным напряжением 24 кВ в качестве устройства защиты и управления для электросетевого оборудования и промышленного энергетического оборудования. Может быть оснащен панелями КРтипов KYN28(GZS1), XGN, GG-1A и других типов. Соответствующие устройства: изолированная ручная тележка, ручная тележка с предохранителями и ручная тележка с трансформатором напряжения.

Запросить цену

Выдающиеся характеристики помогут Вам стать заметными

Мы уделяем особое внимание качеству и деталям, благодаря чему наша продукция совершенна.

Модуляризация функционального блока

Блок главной цепи и работающее устройство взаимозаменяемы.
Универсальность

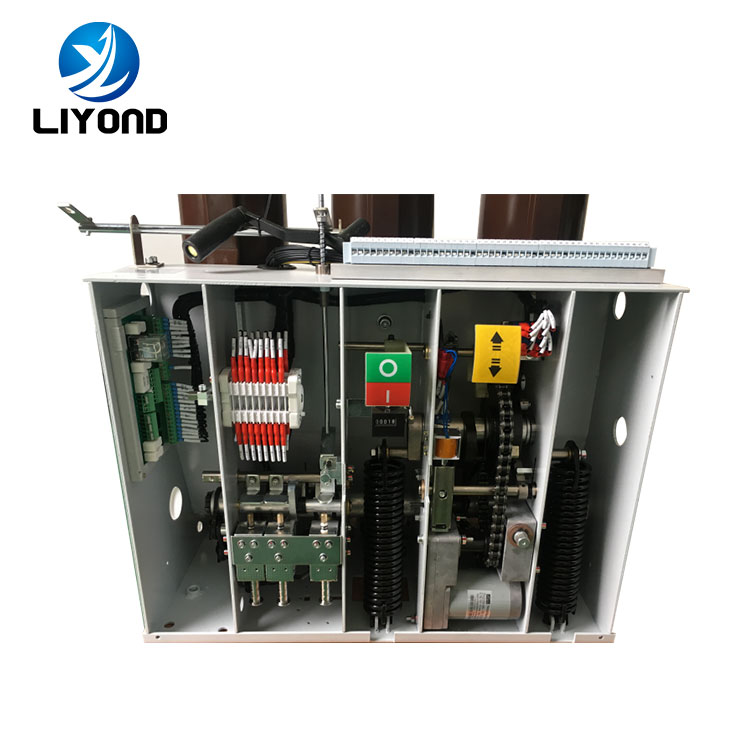

Для удобства обслуживания и ремонта рабочий механизм может быть отделен от всего автоматического выключателя.
Техническое обслуживание небольшого объема

Приводной блок не нуждается в регулировке. Минимальная потребность в обслуживании обеспечивается смазкой длительного действия, надежной защитой от коррозии и высокой механической стабильностью.
Смазка длительного действия

Мы используем консистентную смазку производства Германии, которая обеспечивает низкий пусковой крутящий момент и обладает высокой устойчивостью к старению и окислению.
Высокая коррозионная стойкость

Использование линии нанесения покрытий из цинково-никелевого сплава по немецкой технологии обеспечивает коррозионную стойкость, в 5-7 раз превышающую при обычном цинковании.
Высокая способность расширения

Данная продукция может быть выполнена в различных компоновках и комбинациях, обеспечивая выполнение таких функций, как расширяемость и управление.

Информация о продукции
Технические параметры
Технический чертеж

Вакуумный автоматический выключатель для внутренней установкис общим изолированным цилиндром серии VS1-24 представляет собой оборудование трехфазного переменного тока 50 Гц с номинальным напряжением 24 кВ для распределения электроэнергии внутри помещений. Он используется для защиты электрического оборудования в промышленности и на горнодобывающих предприятиях, на электростанциях и подстанциях.

Основная токопроводящая цепь этого типа вакуумных выключателей с пружинным механизмом представляет собой встроенный полюс, который значительно повышает надежность изоляции, улучшает механические свойства и отключающую способность, а также обеспечивает простоту в обслуживании и более длительный механический и электрический срок службы.Этот тип вакуумного выключателя соответствует государственным стандартам и положениям стандартов IEC, класс нагрузочной способности M2-E2-C2.

Данное устройство используется для разных видов распределительных устройств, например, KYN28-24(GZS1) и может быть установлен стационарным способом.

№	Пункт	Единица измерения	Данные
1	Номинальное напряжение	kV	24
2	Номинальный ток	A	630	1250	1600	2000	2500	3150
3	Номинальная частота	Hz	50
4	Номинальный ток отключения при коротком замыкании	kA	20		25		31.5
5	Номинальный ток включения короткого замыкания	kA	50		63		80
6	Номинальный кратковременно допустимый сквозной ток	kA	20		25		31.5
7	Номинальный ударный ток	kA	50		63		80
8	Выдерживаемое напряжение промышленной частоты за 1 мин	kV	65
9	Импульсное выдерживаемое напряжение при ударах молнии	kV	125
10	Продолжительность номинального тока короткого замыкания	s	4
11	Номинальная рабочая последовательность		0-0.3s-CO-180s-CO
12	Компонент максимального постоянного тока		50%
