Блок главной цепи и работающее устройство взаимозаменяемы.
Для удобства обслуживания и ремонта рабочий механизм может быть отделен от всего автоматического выключателя.
Приводной блок не нуждается в регулировке. Минимальная потребность в обслуживании обеспечивается смазкой длительного действия, надежной защитой от коррозии и высокой механической стабильностью.
Мы используем консистентную смазку производства Германии, которая обеспечивает низкий пусковой крутящий момент и обладает высокой устойчивостью к старению и окислению.
Использование линии нанесения покрытий из цинково-никелевого сплава по немецкой технологии обеспечивает коррозионную стойкость, в 5-7 раз превышающую при обычном цинковании.
Данная продукция может быть выполнена в различных компоновках и комбинациях, обеспечивая выполнение таких функций, как расширяемость и управление.

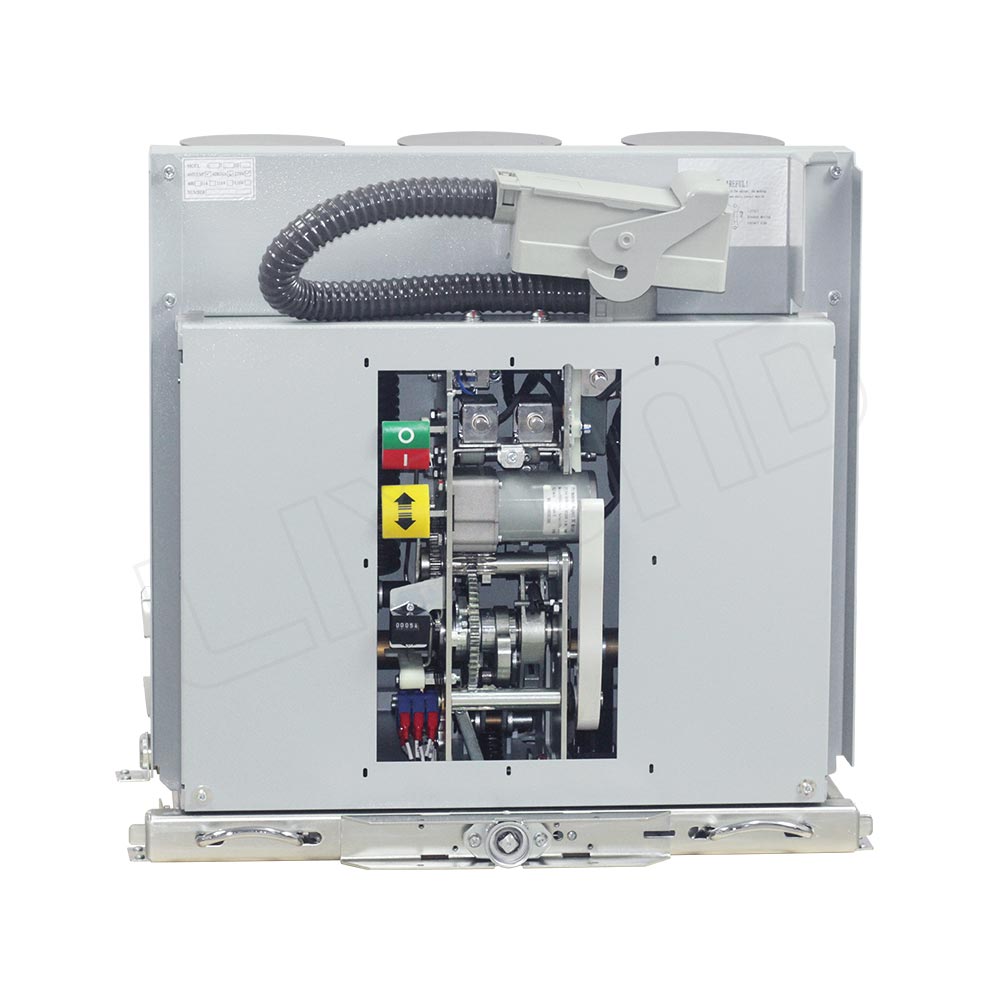

Внутренний вакуумный выключатель высокого напряжения типа VSG предназначен для коммутации различных нагрузок различного характера и частой эксплуатации в энергосистемах трехфазного переменного тока частотой 50 Гц и номинальным напряжением 7,2кВ-40,5кВ. Его можно использовать в промышленности, горнодобывающей промышленности, на предприятиях и на электростанциях. И для защиты и управления электрооборудованием на подстанциях. Он может быть оснащен KYN28A и другими распределительными шкафами с ручной тележкой, установленными посередине, а также может быть оснащен фиксированными распределительными шкафами XGN. Высоковольтный вакуумный выключатель VSG для внутреннего применения соответствует национальным стандартам GB1984 «Высоковольтный автоматический выключатель переменного тока», JB/T3855 «Высоковольтный вакуумный выключатель переменного тока для внутреннего применения 3,6–40,5 кВ» и IEC60056 «Высоковольтный автоматический выключатель переменного тока». “стандарты.
Возможности ВКБ:
Пружинный рабочий механизм VSG: обеспечивает быстрое и надежное переключение при минимальном обслуживании.
Конструкция ручной тележки: обеспечивает гибкость и простоту установки, обслуживания и замены.
Технология встроенного полюса: повышает диэлектрическую прочность и надежность, снижает потребность в техническом обслуживании и увеличивает срок службы.
Компактный и прочный: разработан для компактной установки без ущерба для производительности и безопасности.
Применение условий окружающей среды:
1. Температура окружающей среды -25℃– +40℃.
2.Высота над уровнем моря: ≤1000 м.
3.Относительная влажность: средняя дневная влажность не должна превышать 95%; средняя влажность за месяц должна быть не более 90%.
4. Давление насыщенного пара: среднее дневное давление не должно превышать 2,2 кПа; среднее давление за месяц должно быть не более 1,8 кПа.
5.Интенсивность землетрясения: не превышает 8 градусов.
6. Его следует устанавливать в местах, где нет пожара, взрыва, серьезной грязи, химической эрозии и сильной вибрации.
|
Нет.
|
Элемент
|
Единица
|
Данные
|
|
|
1
|
Номинальное напряжение
|
кВ
|
12
|
|
|
2
|
Номинальная частота
|
Hz
|
50
|
|
|
3
|
Номинальный уровень изоляции
|
Выдерживаемое напряжение промышленной частоты 1 мин.
|
кВ
|
42
|
|
Номинальное выдерживаемое напряжение грозового импульса
|
кВ
|
75
|
||
|
4
|
Номинальный ток
|
A
|
630/1000/1250/1600/2000/2500/3150/4000
|
|
|
5
|
Номинальный ток отключения при коротком замыкании
Номинальный кратковременно выдерживаемый ток (виртуальное значение) |
kA
|
20/25/31.5/40/50
|
|
|
6
|
Номинальный ток включения короткого замыкания (пиковое значение)
Номинальный динамический ток (пиковое значение) |
kA
|
50/63/80/100/125
|
|
|
7
|
Номинальное время отключения тока короткого замыкания
|
раз
|
30, 50
|
|
|
8
|
Номинальное время термостабильности
|
s
|
4
|
|
|
9
|
Номинальная последовательность операций
|
|
O-0. 3s-CO-180s-CO
|
|
|
10
|
Механическая жизнь
|
раз
|
30000
|
|
|
11
|
Номинальный ток отключения одной конденсаторной батареи
|
A
|
630
|
|
|
12
|
Ток отключения батареи одинарной номинальной емкости
|
A
|
400
|
|
|
13
|
Ток отключения номинальной параллельной емкостной батареи
|
s
|
4
|
|
Габаритные размеры
