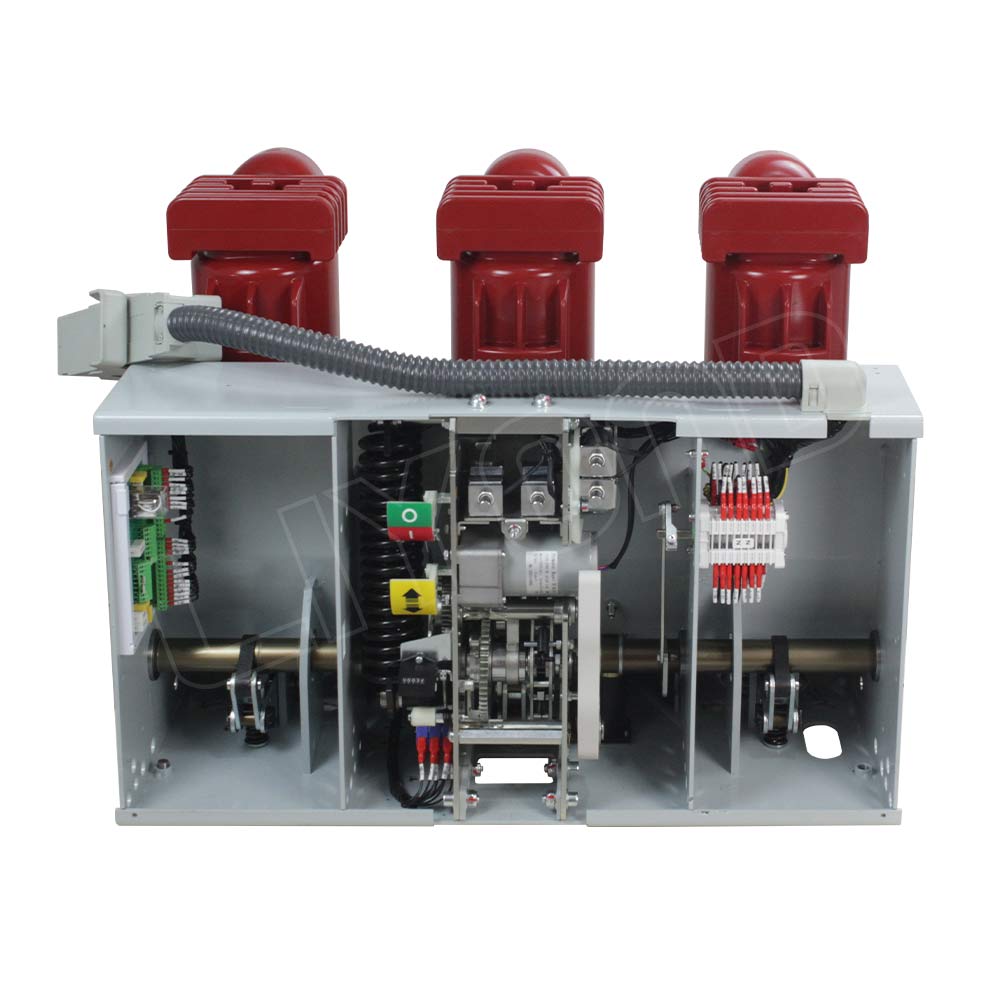

  • VSG-12-1600-31.5-210 vcb 1
  • VSG-12-1600-31.5-210 vcb 2
  • VSG-12-1600-31.5-210 vcb 3
VSG-12-1600-31.5-210 vcb 1
VSG-12-1600-31.5-210 vcb 2
VSG-12-1600-31.5-210 vcb 3

VSG-12, 1600A, большой ток, среднее напряжение, фиксированный тип, вакуумный выключатель с однополюсным полюсом, 12 кВ

Модель : VSG-12/1600-31.5-210

Описание

Выключатель вакуумный высоковольтный внутренний VSG-12 представляет собой коммутационное устройство внутреннего и наружного применения, применяемое в энергосистемах напряжением 12 кВ. Применяется в качестве устройства защиты и управления электросетевым оборудованием и силовым оборудованием промышленных и горнодобывающих предприятий. Подходит для переключения нагрузок разного характера и частых срабатываний. Случай отключения тока короткого замыкания в первый раз. В продукте используется интегрированный пружинный механизм модуля VSG.

Выдающиеся характеристики помогут Вам стать заметными

Мы уделяем особое внимание качеству и деталям, благодаря чему наша продукция совершенна.

  • administration.icon02
    Модуляризация функционального блока

    Блок главной цепи и работающее устройство взаимозаменяемы.

  • administration.icon02
    Универсальность

    Для удобства обслуживания и ремонта рабочий механизм может быть отделен от всего автоматического выключателя.

  • administration.icon02
    Техническое обслуживание небольшого объема

    Приводной блок не нуждается в регулировке. Минимальная потребность в обслуживании обеспечивается смазкой длительного действия, надежной защитой от коррозии и высокой механической стабильностью.

  • administration.icon02
    Смазка длительного действия

    Мы используем консистентную смазку производства Германии, которая обеспечивает низкий пусковой крутящий момент и обладает высокой устойчивостью к старению и окислению.

  • administration.icon02
    Высокая коррозионная стойкость

    Использование линии нанесения покрытий из цинково-никелевого сплава по немецкой технологии обеспечивает коррозионную стойкость, в 5-7 раз превышающую при обычном цинковании.

  • administration.icon02
    Высокая способность расширения

    Данная продукция может быть выполнена в различных компоновках и комбинациях, обеспечивая выполнение таких функций, как расширяемость и управление.

  • Информация о продукции
  • Технические параметры

Выключатель вакуумный высоковольтный внутренний VSG-12 представляет собой коммутационное устройство внутреннего и наружного применения, применяемое в энергосистемах напряжением 12 кВ. Применяется в качестве устройства защиты и управления электросетевым оборудованием и силовым оборудованием промышленных и горнодобывающих предприятий. Подходит для переключения нагрузок разного характера и частых срабатываний. Случай отключения тока короткого замыкания в первый раз. В продукте используется интегрированный пружинный механизм модуля VSG. В первичной части VSG-12 может использоваться герметичный полюс для герметизации вакуумного дугогасителя и частей основной токопроводящей цепи в единое целое, защищая дугогаситель от столкновений, пыли и конденсата. Он обладает высокой приспособляемостью к окружающей среде и значительно снижает стоимость дугогасителя. затраты на эксплуатацию и техническое обслуживание

Функции:
1. Интеграция, модульность, миниатюризация и легкий вес;
2. Высокая надежность, длительный срок службы, более стабильная работа;
3. Высокая степень обобщения, инвентаризации и стандартизации деталей;
4. Высокая эффективность передачи и более разумная конструкция;

Применение условий окружающей среды:

1. Температура окружающей среды -25℃– +40℃.
2. Высота над уровнем моря: ≤1000 м.
3.Относительная влажность: средняя дневная влажность не должна превышать 95%; средняя влажность за месяц должна быть не более 90%.
4. Давление насыщенного пара: среднее дневное давление не должно превышать 2,2 кПа; среднее давление за месяц должно быть не более 1,8 кПа.
5.Интенсивность землетрясения: не превышает 8 градусов.
6. Его следует устанавливать в местах, где нет пожара, взрыва, серьезной грязи, химической эрозии и сильной вибрации.

Технические параметры
Нет.
Элемент
Единица
Данные
1
Номинальное напряжение
кВ
12
2
Номинальная частота
Hz
50
3
Номинальный уровень изоляции
Выдерживаемое напряжение промышленной частоты 1 мин.
кВ
42
Номинальное выдерживаемое напряжение грозового импульса
кВ
75
4
Номинальный ток
A
630/1000/1250/1600/2000/2500/3150/4000
5
Номинальный ток отключения при коротком замыкании
Номинальный кратковременно выдерживаемый ток (виртуальное значение)
kA

20/25/31.5/40/50
6
Номинальный ток включения короткого замыкания (пиковое значение)
Номинальный динамический ток (пиковое значение)
kA

50/63/80/100/125
7
Номинальное время отключения тока короткого замыкания
раз
30, 50
8
Номинальное время термостабильности
s
4
9
Номинальная последовательность операций
O-0. 3s-CO-180s-CO
10
Механическая жизнь
раз
30000
11
Номинальный ток отключения одной конденсаторной батареи
A
630
12
Ток отключения батареи одинарной номинальной емкости
A
400
13
Ток отключения номинальной параллельной емкостной батареи
s
4

Габаритные размеры

VSG-12-1600-31.5-210 vcb drawing
