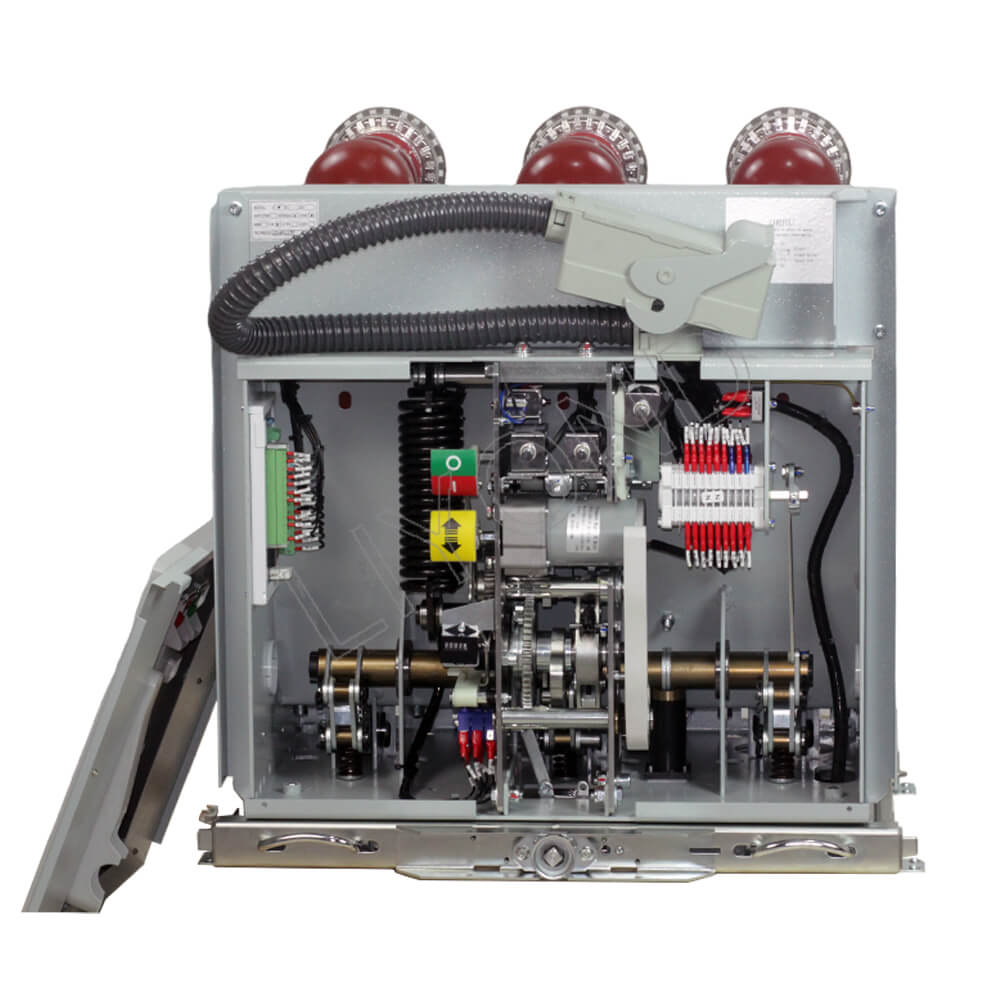

VSG-12, 2000 А ВКБ Вакуумный автоматический выключатель с ручной тележкой с фиксированным полюсом

Модель : VSG-12/2000-210

Описание

Выключатель вакуумный высоковольтный внутренний VSG-12 представляет собой коммутационное устройство внутреннего и наружного применения, применяемое в энергосистемах напряжением 12 кВ. Применяется в качестве устройства защиты и управления электросетевым оборудованием и силовым оборудованием промышленных и горнодобывающих предприятий. Подходит для переключения нагрузок разного характера и частых срабатываний. Случай отключения тока короткого замыкания в первый раз. В продукте используется интегрированный пружинный механизм модуля VSG.

Выдающиеся характеристики помогут Вам стать заметными

Мы уделяем особое внимание качеству и деталям, благодаря чему наша продукция совершенна.

  • administration.icon02
    Модуляризация функционального блока

    Блок главной цепи и работающее устройство взаимозаменяемы.

  • administration.icon02
    Универсальность

    Для удобства обслуживания и ремонта рабочий механизм может быть отделен от всего автоматического выключателя.

  • administration.icon02
    Техническое обслуживание небольшого объема

    Приводной блок не нуждается в регулировке. Минимальная потребность в обслуживании обеспечивается смазкой длительного действия, надежной защитой от коррозии и высокой механической стабильностью.

  • administration.icon02
    Смазка длительного действия

    Мы используем консистентную смазку производства Германии, которая обеспечивает низкий пусковой крутящий момент и обладает высокой устойчивостью к старению и окислению.

  • administration.icon02
    Высокая коррозионная стойкость

    Использование линии нанесения покрытий из цинково-никелевого сплава по немецкой технологии обеспечивает коррозионную стойкость, в 5-7 раз превышающую при обычном цинковании.

  • administration.icon02
    Высокая способность расширения

    Данная продукция может быть выполнена в различных компоновках и комбинациях, обеспечивая выполнение таких функций, как расширяемость и управление.

  • Информация о продукции
  • Технические параметры

Внутренний вакуумный выключатель высокого напряжения типа ВСГ предназначен для коммутации различных нагрузок различного характера и частой эксплуатации в энергосистемах трехфазного переменного тока частотой 50 Гц и номинальным напряжением 7,2кВ-40,5кВ. Его можно использовать в промышленности, горнодобывающей промышленности, на предприятиях и на электростанциях. И для защиты и управления электрооборудованием на подстанциях. Он может быть оснащен KYN28A и другими распределительными шкафами с ручной тележкой, установленными посередине, а также может быть оснащен фиксированными распределительными шкафами XGN. Высоковольтный вакуумный выключатель VSG для внутреннего применения соответствует национальным стандартам GB1984 «Высоковольтный автоматический выключатель переменного тока», JB/T3855 «Высоковольтный вакуумный выключатель переменного тока для внутреннего применения 3,6–40,5 кВ» и IEC60056 «Высоковольтный автоматический выключатель переменного тока». “стандарты.

Возможности ВКБ:

Пружинный рабочий механизм VSG: обеспечивает быстрое и надежное переключение при минимальном обслуживании.
Конструкция ручной тележки: обеспечивает гибкость и простоту установки, обслуживания и замены.
Технология встроенного полюса: повышает диэлектрическую прочность и надежность, снижает потребность в техническом обслуживании и увеличивает срок службы.
Компактный и прочный: разработан для компактной установки без ущерба для производительности и безопасности.

Применение условий окружающей среды:

1. Температура окружающей среды -25℃– +40℃.
2.Высота над уровнем моря: ≤1000 м.
3.Относительная влажность: средняя дневная влажность не должна превышать 95%; средняя влажность за месяц должна быть не более 90%.
4. Давление насыщенного пара: среднее дневное давление не должно превышать 2,2 кПа; среднее давление за месяц должно быть не более 1,8 кПа.
5.Интенсивность землетрясения: не превышает 8 градусов.
6. Его следует устанавливать в местах, где нет пожара, взрыва, серьезной грязи, химической эрозии и сильной вибрации.

Технические параметры
Нет.
Элемент
Единица
Данные
1
Номинальное напряжение
кВ
12
2
Номинальная частота
Hz
50
3
Номинальный уровень изоляции
Выдерживаемое напряжение промышленной частоты 1 мин.
кВ
42
Номинальное выдерживаемое напряжение грозового импульса
кВ
75
4
Номинальный ток
A
630/1000/1250/1600/2000/2500/3150/4000
5
Номинальный ток отключения при коротком замыкании
Номинальный кратковременно выдерживаемый ток (виртуальное значение)
kA

20/25/31.5/40/50
6
Номинальный ток включения короткого замыкания (пиковое значение)
Номинальный динамический ток (пиковое значение)
kA

50/63/80/100/125
7
Номинальное время отключения тока короткого замыкания
раз
30, 50
8
Номинальное время термостабильности
s
4
9
Номинальная последовательность операций
O-0. 3s-CO-180s-CO
10
Механическая жизнь
раз
30000
11
Номинальный ток отключения одной конденсаторной батареи
A
630
12
Ток отключения батареи одинарной номинальной емкости
A
400
13
Ток отключения номинальной параллельной емкостной батареи
s
4

Габаритные размеры
