Выдающиеся характеристики помогут Вам стать заметными
Мы уделяем особое внимание качеству и деталям, благодаря чему наша продукция совершенна.
Мы уделяем особое внимание качеству и деталям, благодаря чему наша продукция совершенна.
Блок главной цепи и работающее устройство взаимозаменяемы.
Для удобства обслуживания и ремонта рабочий механизм может быть отделен от всего автоматического выключателя.
Приводной блок не нуждается в регулировке. Минимальная потребность в обслуживании обеспечивается смазкой длительного действия, надежной защитой от коррозии и высокой механической стабильностью.
Мы используем консистентную смазку производства Германии, которая обеспечивает низкий пусковой крутящий момент и обладает высокой устойчивостью к старению и окислению.
Использование линии нанесения покрытий из цинково-никелевого сплава по немецкой технологии обеспечивает коррозионную стойкость, в 5-7 раз превышающую при обычном цинковании.
Данная продукция может быть выполнена в различных компоновках и комбинациях, обеспечивая выполнение таких функций, как расширяемость и управление.

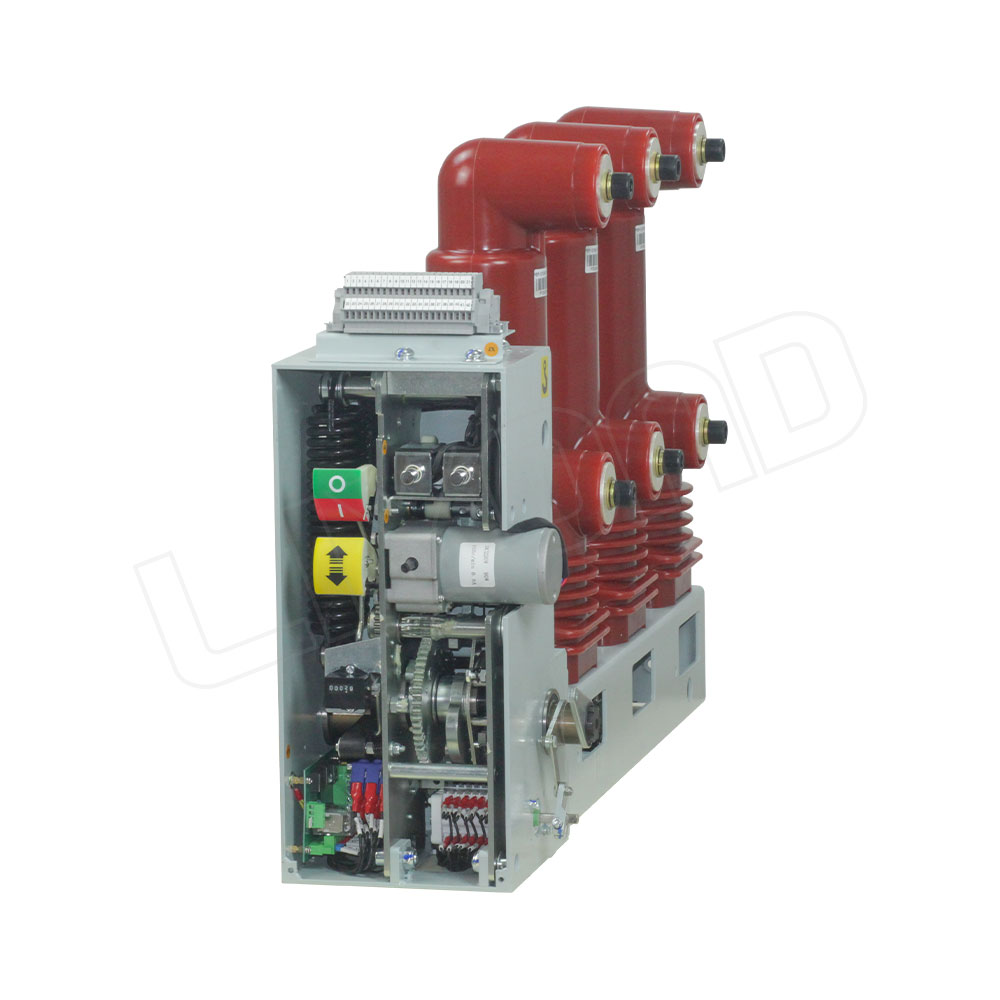

Для хранения энергии автоматического выключателя бокового типа со встроенным полюсом VSG-C/12 для внутренней установки используется пружина. Управление рабочим механизмом осуществаляется двумя способами: ручным и электроприводным. Характеристики соответствуют стандартам GB1984-2003 «Высоковольтные автоматические выключатели переменного тока», JB3855-1996 «Высоковольтные автоматические выключатели переменного тока 3,6-4,5 кВ для внутренней установки» и IEC 62271-100: 2001«Высоковольтный автоматический выключатель переменного тока».
Условия окружающей среды
1. Температура окружающей среды: -25℃一+40℃
2. Относительная влажность: среднесуточная влажность должна быть не выше 95 ％; среднемесячная влажность должна быть не более 90 ％.
3. Давление насыщенного пара: среднесуточное давление за день должно быть не более 2,2 кПа, среднемесячная влажность за месяц не должна превышать 1,8 кПа.
4. Магнитуда землетрясений: не более 8 баллов.
5. Высота над уровнем моря: ≤1000 м (без учета особых требований)
6. Условия окружающей среды: следует использовать в пожаробезопасных, взрывозащищенных местах, без сильных загрязнений, химической эрозии и агрессивного воздействия VS1.
| №. | Пункт | Единица измерения | Данные | |
| Тип | / | Изолирующий цилиндр/встроенные полюса из эпоксидной смолы/ встроенные полюса из нейлона | Верхний выход/Правый выход | |
| 1 | Номинальное напряжение | KV | 12 | |
| 2 | Номинальное кратковременное выдерживаемое напряжение промышленной частоты(1 мин) | 42 | ||
| 3 | Номинальный импульсное выдерживаемое напряжение при ударах молнии (пиковое) | 75 | ||
| 4 | Номинальная частота | Hz | 50 | |
| 5 | Номинальный ток | A | 630,1250 | 630,1250 |
| 6 | Номинальный ток отключения при коротком замыкании | KA | 25 | 31.5 |
| 7 | Номинальный кратковременно допустимый сквозной ток | 25 | 31.5 | |
| 8 | Продолжительность номинального тока короткого замыкания | s | 4 | |
| 9 | Номинальный ударный ток | KA | 63 | 80 |
| 10 | Номинальный ток короткого замыкания | 63 | 80 | |
| 11 | Выдерживаемое напряжение промышленной частоты вторичной цепи(1 мин) | v | 2000 | |
| 12 | Номинальный ток отключения одиночной/спаренной конденсаторной батареи | A | 630/400 | |
| 13 | Время переключения | ms | 20-50 | |
| 14 | Время замыкания | 35-70 | ||
| 15 | Механический срок службы | раз | Уровень М2 1000(630-125/25-31.5) | |
| 16 | Электрический срок службы | E2 Уровень | ||
| 17 | Подвижные и неподвижные контакты позволяют накапливать износ по толщине | mm | 3 | |
| 18 | Номинальное рабочее напряжение замыкания | v | AC110/AC220/DC110/DC220 | |
| 19 | Номинальное рабочее напряжение выключения | |||
| 20 | Номинальное напряжение двигателя накопления энергии | |||
| 21 | Номинальная мощность двигателя накопления энергии | w | 90 | |
| 22 | Время хранения | s | ≤15 | |
| 23 | Расстояние между контактами | mm | 11±1 | |
| 24 | Избыточный ход | 3±1 | ||
| 25 | Номинальный порядок работы | / | O-0.3s-CO-180s-CO | |
