Выдающиеся характеристики помогут Вам стать заметными
Мы уделяем особое внимание качеству и деталям, благодаря чему наша продукция совершенна.
Мы уделяем особое внимание качеству и деталям, благодаря чему наша продукция совершенна.
Блок главной цепи и работающее устройство взаимозаменяемы.
Для удобства обслуживания и ремонта рабочий механизм может быть отделен от всего автоматического выключателя
Приводной блок не нуждается в регулировке. Минимальная потребность в обслуживании обеспечивается смазкой длительного действия, надежной защитой от коррозии и высокой механической стабильностью.
Мы используем консистентную смазку производства Германии, которая обеспечивает низкий пусковой крутящий момент и обладает высокой устойчивостью к старению и окислению.
Использование линии нанесения покрытий из цинково-никелевого сплава по немецкой технологии обеспечивает коррозионную стойкость, в 5-7 раз превышающую при обычном цинковании.
Данная продукция может быть выполнена в различных компоновках и комбинациях, обеспечивая выполнение таких функций, как расширяемость и управление.

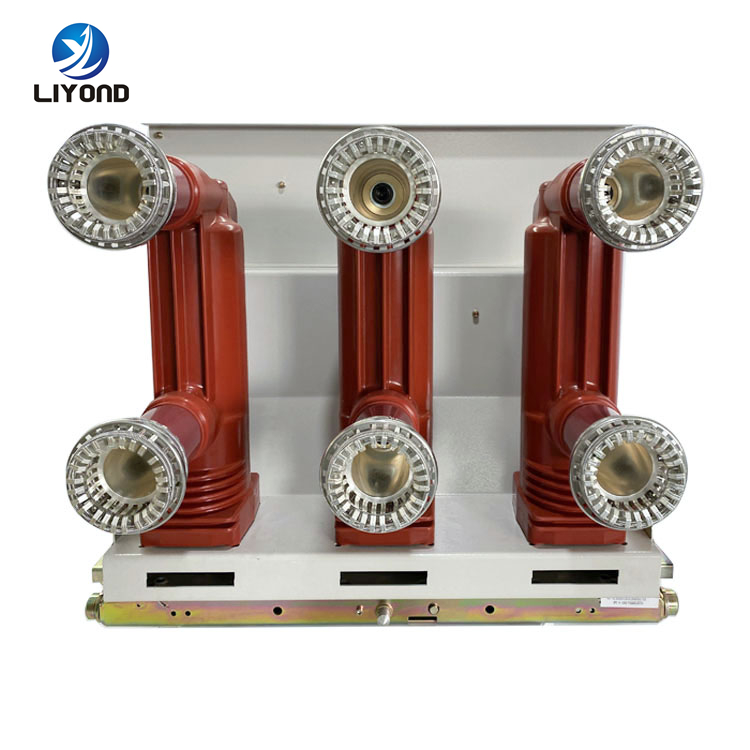

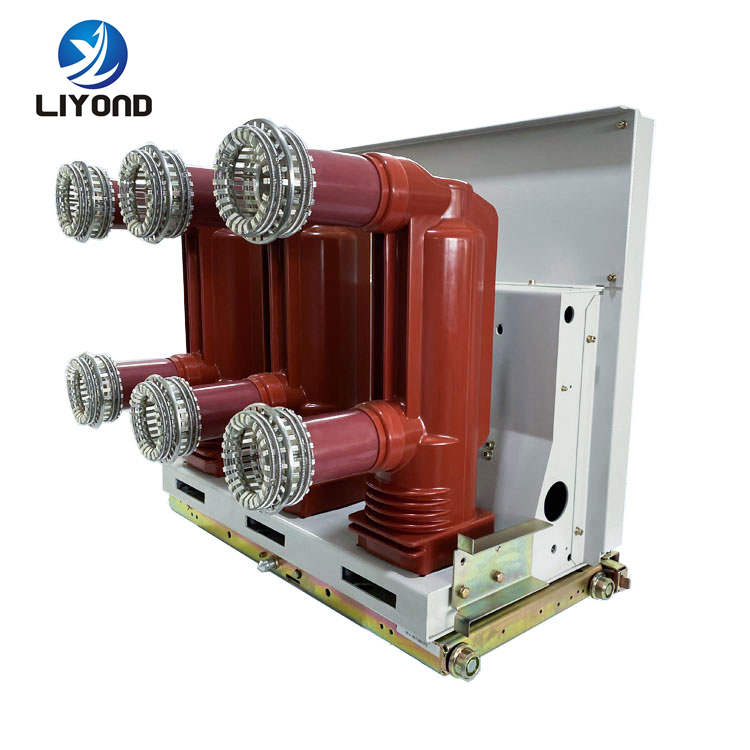

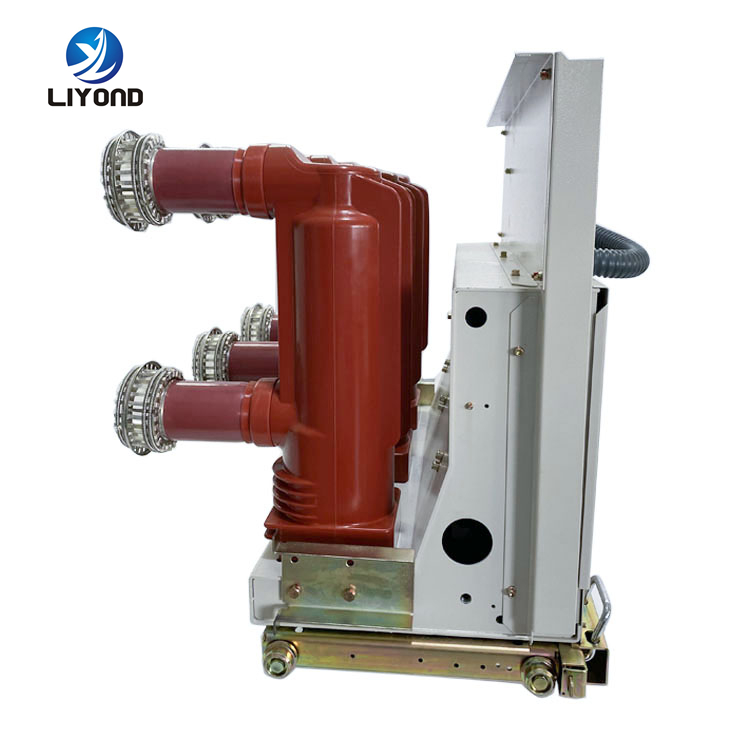

Рабочий механизм вакуумного выключателя для внутренней установки с постоянным магнитом серии HX03-1 M имеет модульную конструкцию, состояющую из рабочего механизма с постоянным магнитом, модуля ручного размыкания, модуля интеллектуального управления, модуль накопления и хранения энергии и модуля передачи.
Конструкцию рабочего механизма см. на рис. 1. Рабочий механизм с постоянным магнитом имеет форму устойчивую в одном состоянии с одной катушкой. Количество деталей меньше на 70% по сравнению с пружинным рабчоим механизмом автоматического выключателя. В связи с меньшим количеством деталей снижена вероятность отказов, степень надежности увеличена. Устройство удобно в использовании для интеллектуального управления и эксплуатации. Модуль ручного размыкания может размыкаться в ручном режиме. При использовании ручного размыкания скорость размыкания соответствует требованиям автоматического выключателя.
| № | Пункт | Единица измерения | Данные | ||||||
| 1 | Номинальное напряжение | kV | 12 | ||||||
| 2 | Номинальный ток | A | 630 | 1000,1250 | 1600,2000,2500,3150 | ||||
| 3 | Номинальный ток отключения при коротком замыкании | kA | 20 | 25 | 20 | 25 | 31.5 | 31.5 | 40 |
| 4 | Номинальный ударный ток | kA | 50 | 63 | 50 | 63 | 80 | 80 | 100 |
| 5 | Номинальный кратковременно допустимый сквозной ток | kA | 20 | 25 | 20 | 25 | 31.5 | 31.5 | 40 |
| 6 | Номинальный ток короткого замыкания | kA | 25 | 63 | 25 | 63 | 80 | 80 | 100 |
| 7 | Время отключения по току короткого замыкания | раз | 50 | 30 | |||||
| 8 | Номинальная рабочая частота | O-0.3s-CO-180s-CO, O-180s-CO-180s-CO(40kA) | |||||||
| 9 | Механический срок службы | раз | 30000(Слабый ток), 20000(Сильный ток) | ||||||
| 10 | Время отключения номинального тока | раз | 30000(Слабый ток), 20000(Сильный ток) | ||||||
| 11 | Импульсное выдерживаемое напряжение при ударах молнии(двухполупериодный) | kV | 75 | ||||||
| 12 | Номинальное кратковременное выдерживаемое напряжение промышленной частоты | kV/min | 42 | ||||||
