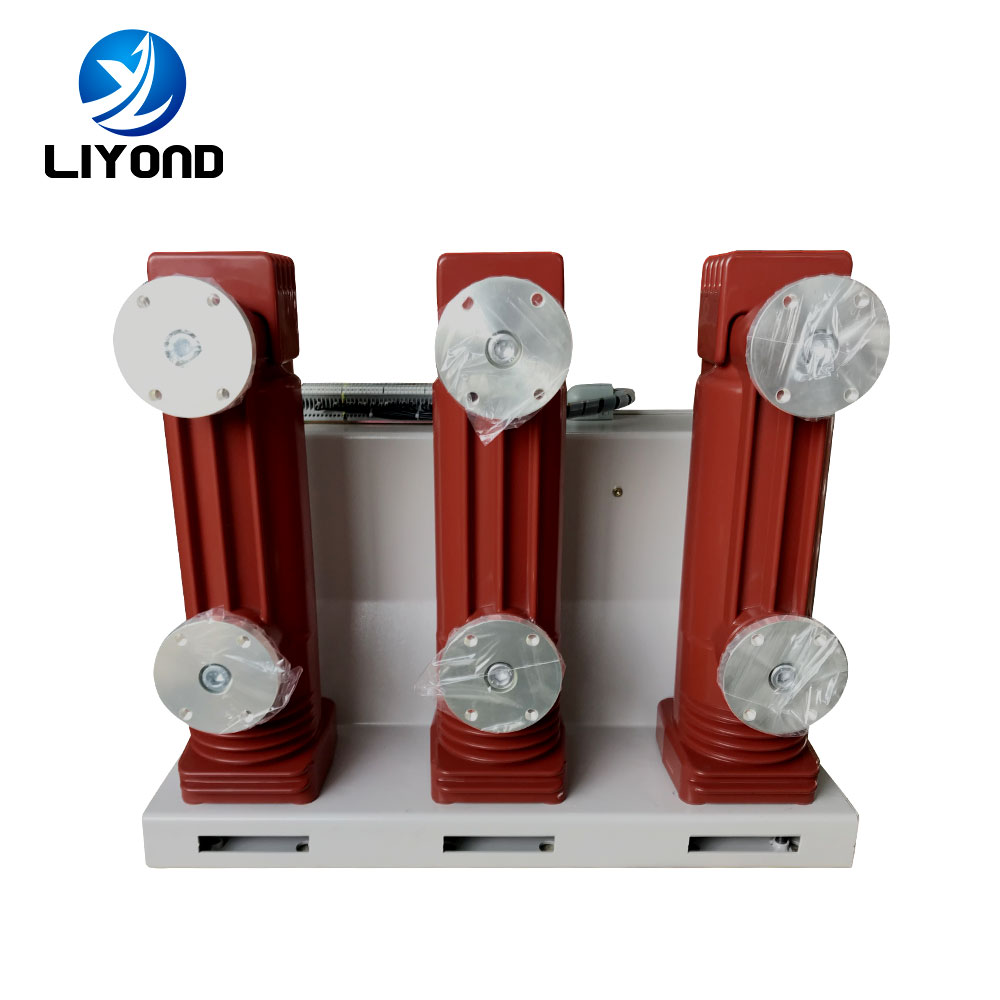

VSM-12KV fixed type (1)

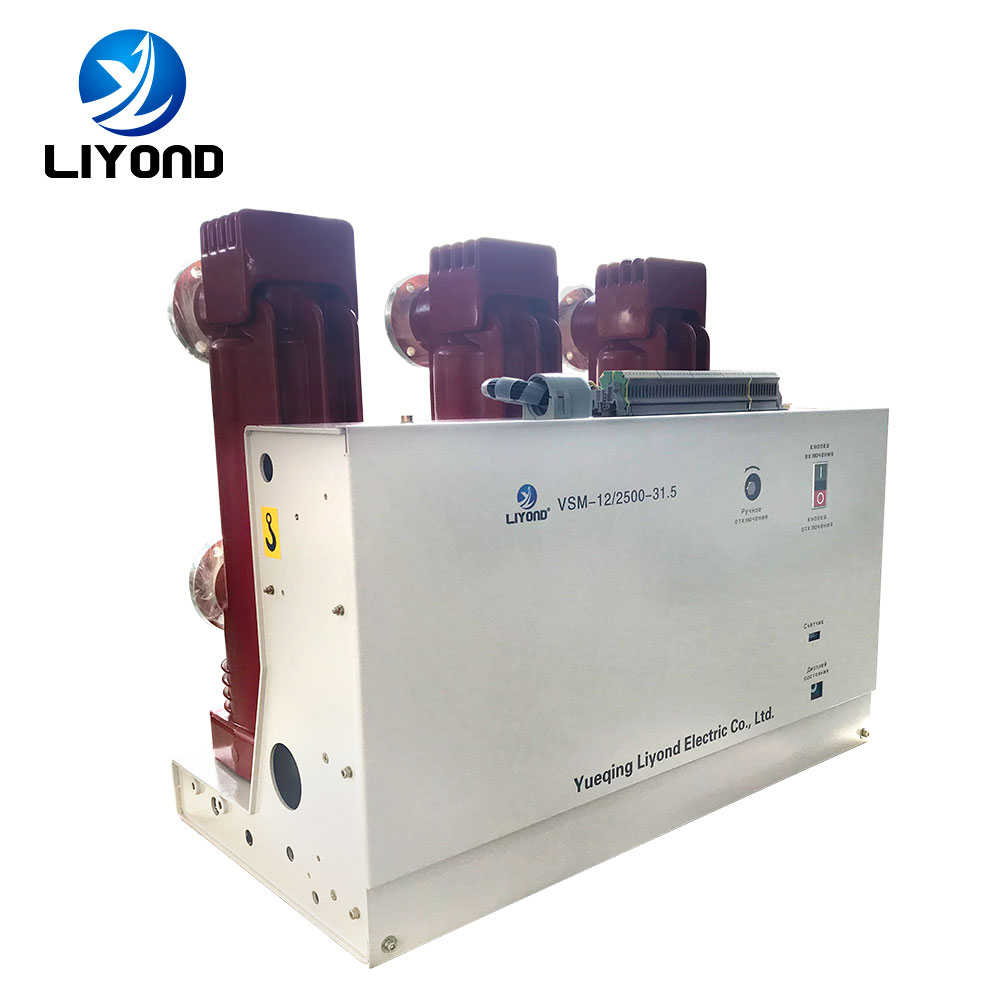

VSM-12KV fixed type (3)

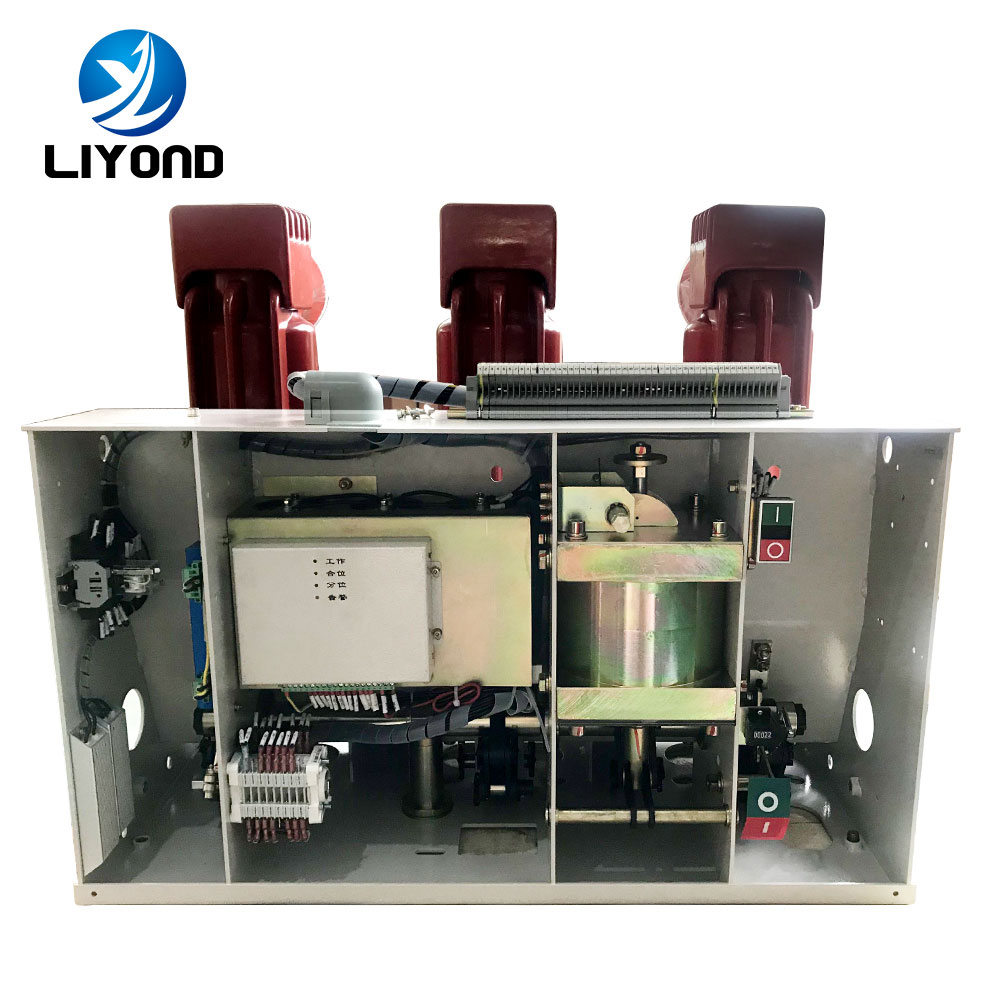

VSM-12KV fixed type (2)
VSM-12KV fixed type (4)

Стационарный вакуумный выключатель для внутренней установки с постоянным магнитом серии VSM-12

Модель : VSM-12

Описание

Рабочий механизм с постоянным магнитом и вакуумный прерыватель вакуумного выключателя HX03-12/M располагаются впереди и сзади. Главный токопроводящий контур имеет напольную конструкцию. Верхнее и нижнее выпускные седла и вакуумный прерыватель установлены в трубчатом изолирующем цилиндре. Внутри. Изолирующий цилиндр выполнен из эпоксидной смолы по технологии APG. Такая конструкция предотвращает скопление пыли на поверхности вакуумной дугогасительной камеры и защищает ее от разрушающего воздействия внешних факторов. Обеспечиваются хорошие изоляционные свойства устройства во влажной и жаркой среде и при серьезных загрязнениях.

Выдающиеся характеристики помогут Вам стать заметными

Мы уделяем особое внимание качеству и деталям, благодаря чему наша продукция совершенна.

  • administration.icon02
    Модуляризация функционального блока

    Блок главной цепи и работающее устройство взаимозаменяемы.

  • administration.icon02
    Универсальность

    Для удобства обслуживания и ремонта рабочий механизм может быть отделен от всего автоматического выключателя.

  • administration.icon02
    Техническое обслуживание небольшого объема

    Приводной блок не нуждается в регулировке. Минимальная потребность в обслуживании обеспечивается смазкой длительного действия, надежной защитой от коррозии и высокой механической стабильностью.

  • administration.icon02
    Смазка длительного действия

    Мы используем консистентную смазку производства Германии, которая обеспечивает низкий пусковой крутящий момент и обладает высокой устойчивостью к старению и окислению.

  • administration.icon02
    Высокая коррозионная стойкость

    Использование линии нанесения покрытий из цинково-никелевого сплава по немецкой технологии обеспечивает коррозионную стойкость, в 5-7 раз превышающую при обычном цинковании.

  • administration.icon02
    Высокая способность расширения

    Данная продукция может быть выполнена в различных компоновках и комбинациях, обеспечивая выполнение таких функций, как расширяемость и управление.

  • Информация о продукции
  • Технические параметры
  • Технические чертеж

Рабочий механизм с постоянным магнитом и вакуумный прерыватель вакуумного выключателя HX03-12/M располагаются впереди и сзади. Главный токопроводящий контур имеет напольную конструкцию. Верхнее и нижнее выпускные седла и вакуумный прерыватель установлены в трубчатом изолирующем цилиндре. Внутри. Изолирующий цилиндр выполнен из эпоксидной смолы по технологии APG. Такая конструкция предотвращает скопление пыли на поверхности вакуумной дугогасительной камеры и защищает ее от разрушающего воздействия внешних факторов. Обеспечиваются хорошие изоляционные свойства устройства во влажной и жаркой среде и при серьезных загрязнениях.

Вакуумный выключатель с постоянным магнитом для внутренней установки с воздушной изоляцией используется для размыкания и замыкания различных типов силовой нагрузки. Применяется для строительства и ремонта электрических сетей, таких как городские сети, сельские сети, сети в шахтах и на железных дорогах. Для производства выключателя применяются отечественные и зарубежные инновационные технологии, обеспечивающие высокую надежность, длительный срок службы, отсутствие потребности в обслуживании и другие характеристики. Не загрязняет окружающую среду и является экологически безопасным устройством.

Таблица 1. Технические параметры

№. Пункт Единица измерения Спецификация
1 Номинальное напряжение kV 12
2 Номинальный ток A 630 1000、1250 1600、2000、2500、3150
3 Номинальный ток отключения при коротком замыкании kA 20 25 20 25 31.5 31.5 40
4 Номинальный ударный ток kA 50 63 50 63 80 80 100
5 Номинальный кратковременно допустимый сквозной ток kA 20 25 20 25 31.5 31.5 40
6 Номинальный ток короткого замыкания kA 25 63 25 63 80 80 100
7 Время отключения по току короткого замыкания раз 50 30
8 Номинальная рабочая частота O-0.3s-CO-180s-CO,O-180s-CO-180s-CO(40kA)
9 Механический срок службы раз 30000(Слабый ток) 20000(Сильный ток)
10 Время отключения номинального тока раз 30000(Слабый ток) 20000(Сильный ток)
11 Номинальное выдерживаемое импульсное напряжение молнии(двухполупериодный) kV 75
12 Номинальное кратковременное выдерживаемое напряжение промышленной частоты kV/мин 42



Таблица 2.Параметры автоматических выключателей с конденсаторами

№. Пункт Единица измерения Спецификация
1 Движение контакта mm 11±1
2 Перемещение контакта за пределы mm 3.5±0.5
3 Скорость замыкания m/s 0.6±0.2
4 Скорость размыкания m/s 1.1±0.3
5 Время размыкания замкнутого контакта ms ≤2,≤3(40kA)
6 Синхронизация замыкания и размыкания трехфазного контакта ms ≤2
7 Время замыкания ms ≤22
8 Время размыкани ms ≤20
9 Напряжение питания контура накопления и хранения энергии V 110、220
10 Напряжение питания контура накопления и хранения энергии A ≤0.5(До заполнения конденсатора),≤0.01(После заполнения конденсатора)
11 Время накопления энергии s ≤10,Время первой зарядки≥30
12 Напряжение управления замыканием V 110、220
13 Напряжение управления размыканием V 110、220
14 Ток управления замыканием A 0.2
15 Ток управления размыканием A 0.2
16 Сопротивление основного контура μΩ ≤60(630A),≤45(1250A),≤30(2000A above)
17 Фазовое расстояние mm 210,275(40kA)

Таблица 3.Параметры автоматических выключателей с конденсаторами

№. Пункт Единица измерения Спецификация
1 Движение контакта mm 11±1
2 Перемещение контакта за пределы mm 3.5±0.5
3 Скорость замыкания m/s 0.6±0.2
4 Скорость размыкания m/s 1.1±0.3
5 Время размыкания замкнутого контакта ms ≤2,≤3(40kA)
6 Синхронизация замыкания и размыкания трехфазного контакта ms ≤2
7 Время замыкания ms ≤75
8 Время размыкани ms ≤65
9 Напряжение питания контура накопления и хранения энергии V DC220~DC240V(От экрана постоянного тока)
10 Ток замыкания цепи хранения и накопления энергии A 35<I<55(Слабый ток)
11 Ток размыкания цепи хранения и накопления энергии A 10<I<20
12 Время замыкания цепи хранения и накопления энергии ms ≤60
13 Время размыкания цепи хранения и накопления энергии ms ≤25
14 Напряжение управления замыканием V 110、220
15 Напряжение управления размыканием V 110、220
16 Ток управления замыканием A 0.2
17 Ток управления размыканием A 0.2
18 Сопротивление основного контура μΩ ≤60(630A),≤45(1250A),≤30(От 2000 А)
19 Фазовое расстояние mm 210,275(40kA)
