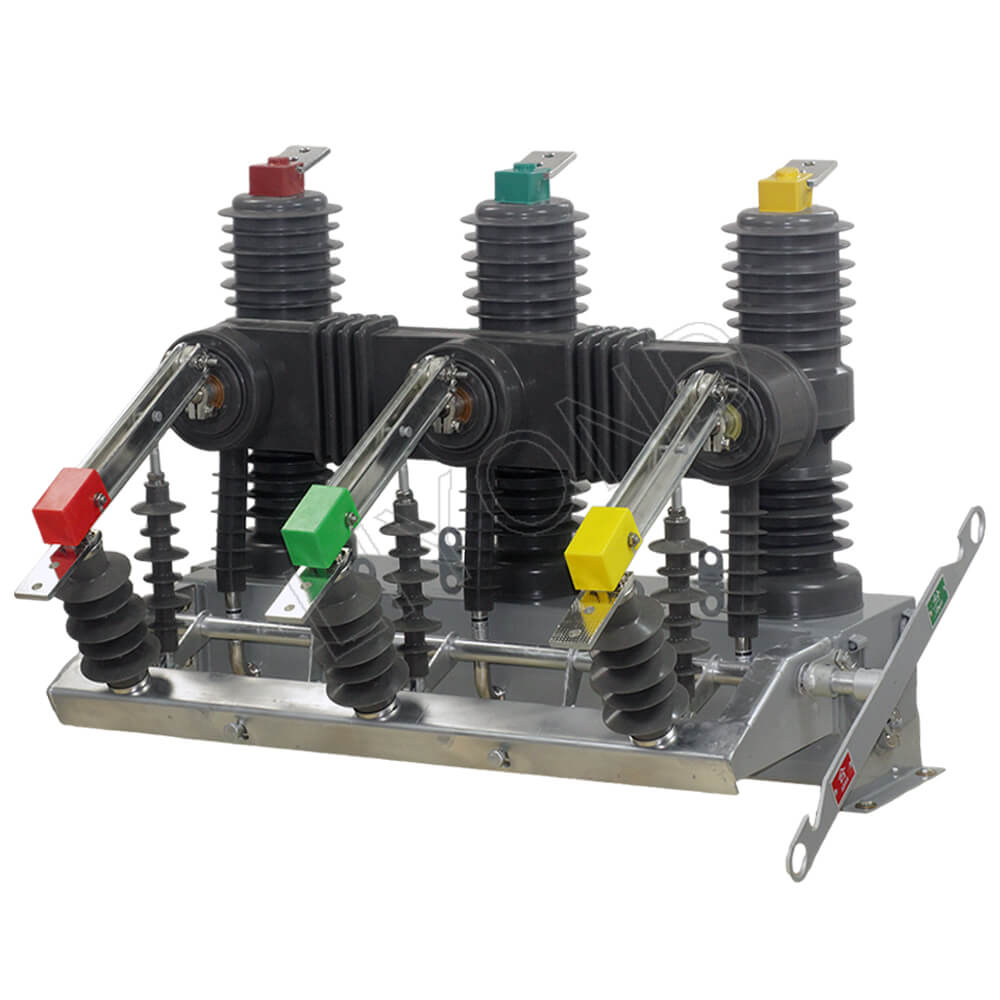

ZW32-12 Наружный вакуумный выключатель с контроллером автоматического повторного включения 12 кВ

Вакуумный выключатель для наружного применения ZW32-12 представляет собой наружное распределительное оборудование с номинальным напряжением 12 кВ и трехфазным переменным током 50 Гц.
Он в основном используется для отключения и замыкания тока нагрузки, тока перегрузки и тока короткого замыкания в энергосистеме.
Подходит для защиты и управления на электроподстанциях и в системах распределения электроэнергии промышленных и горнодобывающих предприятий, а также в местах частой эксплуатации сельских электросетей.
Этот автоматический выключатель имеет небольшой размер, легкий вес, защиту от конденсации и не требует технического обслуживания, а также может адаптироваться к относительно суровым климатическим условиям и загрязненной среде.

Особенности
1. Автоматический выключатель имеет трехфазную стойку, которая обладает характеристиками отключающей способности, отсутствия опасности возгорания и взрыва, не требует обслуживания, имеет небольшой размер, легкий вес и длительный срок службы.
2. Автоматический выключатель имеет полностью закрытую конструкцию с хорошими характеристиками герметизации, что помогает улучшить характеристики влагостойкости и антиконденсации и особенно подходит для использования в холодных или влажных зонах.
3. Трехфазные столбы и трансформаторы тока используют импортную наружную твердую изоляцию из эпоксидной смолы или используют отечественную аутсорсинговую твердую изоляцию из силиконовой резины; он обладает характеристиками устойчивости к высоким и низким температурам, устойчивости к ультрафиолетовому излучению и устойчивости к старению.
4. Рабочий механизм использует миниатюрный пружинный рабочий механизм, мощность двигателя накопления энергии мала, а потребление энергии на открытие и закрытие низкое; передача механизма использует режим прямой передачи, количество деталей небольшое, а надежность высокая. Рабочий механизм помещен в герметичный корпус механизма, что решает проблему коррозии рабочего механизма и повышает надежность механизма.
5. Операция открытия и закрытия автоматического выключателя может выполняться вручную или электрически, а также с помощью дистанционного управления. Он может быть согласован с интеллектуальным контроллером для реализации автоматизации распределения электроэнергии, а также может быть объединен с реклоузером для формирования автоматического реклоузера и секционного выключателя.
6. Автоматический выключатель может быть оснащен двухфазными или трехфазными трансформаторами тока для защиты от перегрузки по току или короткого замыкания, а также может подавать сигналы получения тока на интеллектуальный контроллер; трансформаторы тока для измерения могут быть добавлены в соответствии с требованиями пользователя.
7. Автоматический выключатель может быть оснащен трехфазным изолирующим выключателем, и при разомкнутом изолирующем выключателе наблюдается видимый излом, и он оснащен устройством блокировки от ошибок с корпусом автоматического выключателя. Когда автоматический выключатель находится в замкнутом положении, изолирующий выключатель не может быть открыт или закрыт; автоматический выключатель может работать только тогда, когда изолирующий нож полностью закрыт или полностью открыт. Изоляторы опор разрядника можно соединять между собой для удобства обслуживания.

Нормальные условия использования
1. Температура окружающего воздуха: -30℃~+60℃;
2. Высота над уровнем моря: не более 2000 метров;
3. Скорость ветра не превышает 34 м/с;
¨ Вибрации или движения грунта снаружи распределительного и контрольного оборудования незначительны;
4. Уровень загрязнения: Уровень IV;
5. Температура хранения -40℃~+85℃.

Технические параметры автоматического выключателя ZW32-12

Технический чертеж

Инструкции по заказу
При заказе укажите тип изделия, наименование, количество, номинальный ток, номинальный ток отключения при коротком замыкании, коэффициент тока трансформатора тока, режим работы и рабочее напряжение и т. д.
