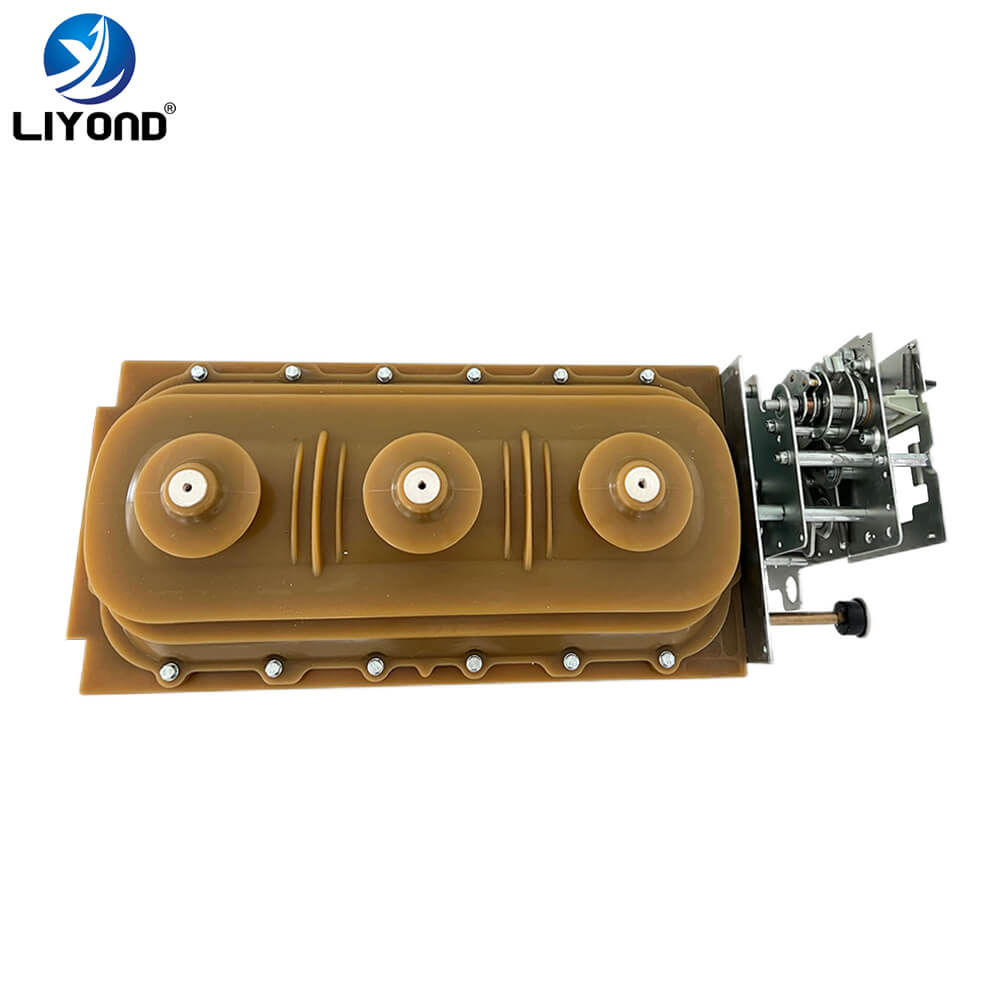

Элегазовый выключатель нагрузки FLN36-12kV представляет собой коммутационное оборудование для распределительных устройств среднего напряжения, использующее элегаз в качестве дугогасительной и изолирующей среды. В переключателе есть три рабочих положения: открыто, закрыто, заземление. Компактный размер, простота установки и отличная адаптируемость к окружающей среде делают коммутатор пригодным для многих различных приложений.
Его можно разделить на два типа: FLN36-12D (привод с одной пружиной типа K), FLRN 36-12D (привод с двойной пружиной типа A). Последний тип может быть оснащен комбинацией предохранителей с функцией управления и защиты, которая может использоваться для электропитания и подстанции в качестве устройства защиты и управления, особенно подходящего для кольцевого основного блока, кабельной распределительной коробки и коммутационной подстанции.
Основные функции и возможности:
1. Выключатель нагрузки имеет двойную трещину, вращающуюся подвижную контактную структуру со следующими тремя видами рабочих состояний: замыкание, размыкание, заземление.
2. Используя газ SF6 в качестве дугогасящего и изолирующего средства, главная цепь герметизируется за счет заливки верхней и нижней части корпуса эпоксидной смолой, на проводящую функцию не влияют внешние воздействия.
3. Хорошая безопасность. Если возникает внутренняя дуга, корпус имеет слабое место внутренней конструкции, он будет спешно открываться, а затем шкаф над дугой спуска затвора красный открытый поток избыточного давления воздуха, ориентированный снаружи шкафа, убедитесь, что проверка безопасности распределительного шкафа.
4. Выключатель нагрузки устанавливает ворота, размыкание, заземляющий выключатель три в один, заполненный газом SF6, заключенный в корпус из эпоксидной смолы, трехпозиционную блокировку, компактную конструкцию, высокую безопасность и надежность.
5. Малый размер, малый вес, не требует технического обслуживания, прост и безопасен в эксплуатации.
|
проект
|
Ед.
|
данные
|
|
|
FLN36-12D/T630-20
Выключатель нагрузки
|
FLRN36-12D/125-50
LBS + Комбинации предохранителей
|
||
|
Номинальное напряжение
|
кВ
|
12
|
12
|
|
Номинальная частота
|
Hz
|
50
|
50
|
|
Номинальный ток
|
A
|
630
|
125
|
|
Кратковременное (1 мин) выдерживаемое напряжение промышленной частоты
|
кВ
|
42
|
42
|
|
Выдерживаемое напряжение грозового импульса
|
кВ
|
75
|
75
|
|
Номинальное выдерживаемое напряжение промышленной частоты (5 мин)
|
кВ
|
24
|
24
|
|
Номинальный кратковременно выдерживаемый ток (переключатель нагрузки/3 с)
|
kA
|
20
|
20
|
|
Номинальный кратковременно выдерживаемый ток (заземлитель/2 с)
|
kA
|
20
|
20
|
|
Номинальный пиковый выдерживаемый ток (переключатель нагрузки)
|
kA
|
50
|
50
|
|
Номинальный пиковый выдерживаемый ток (заземлитель)
|
kA
|
50
|
50
|
|
Номинальный ток включения короткого замыкания (выключатель нагрузки)
|
kA
|
50
|
125
|
|
Номинальный ток включения короткого замыкания (заземлитель)
|
kA
|
50
|
50
|
|
Номинальный ток отключения с обратной связью
|
A
|
630
|
|
|
Номинальный ток отключения активной нагрузки
|
A
|
630
|
|
|
Номинальный ток отключения при зарядке кабеля
|
A
|
10
|
10
|
|
Номинальный ток отключения при коротком замыкании
|
kA
|
|
50*
|
|
Номинальный ток передачи
|
A
|
|
1750*
|
|
Тип предохранителя
|
|
|
XRNT-12kV/125A*
|
|
Выходная энергия взрывателя
|
J
|
|
1±0.5
|
|
Механическая износостойкость LBS/заземлитель
|
раз
|
5000/2000
|
5000
|
|
Расстояние воздушной изоляции заряженного тела от земли
|
мм
|
≥ 125
|
≥ 125
|
|
Давление газа SF6 (относительное давление при 20℃)
|
bar
|
0.4
|
0.4
|
|
Одновременность открытия и закрытия
|
ms
|
≤ 2
|
≤ 2
|
|
Сопротивление главной цепи
|
μΩ
|
≤ 65
|
≤ 65
|
1. Высота над уровнем моря: ≤1000 м
2. Температура окружающей среды от -30ºC до +40ºC, среднесуточная температура не должна превышать 30ºC.
3. Среднесуточная относительная влажность воздуха менее 95%, среднемесячная – менее 90%.
4. Рабочая среда должна быть без пара, газа, химического коррозионного осаждения, соляного тумана, пыли, грязи и других опасных взрывоопасных сред, которые сильно влияют на изоляцию и проводимость изделий.
5. Рабочая среда не должна подвергаться регулярной вибрации или серьезным ударам.
