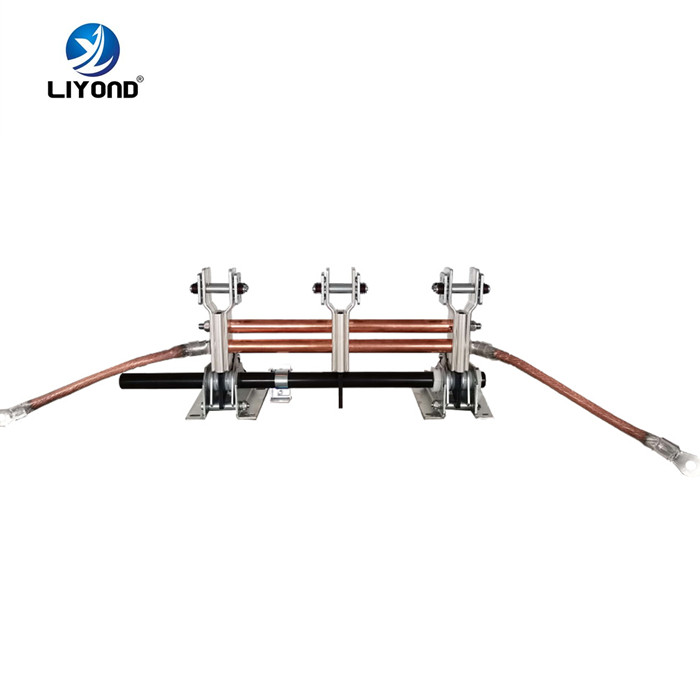

Выключатель заземления переменного тока высокого напряжения ES12 для внутренней установки

Модель : ES12

Описание

Выключатель заземления высокого напряжения переменного тока ES12 для внутренней установки - это устройство продвинутого уровня с высокими техническими характеристиками. Он прошел всестороннюю проверку и соответствует стандартам GB1985 и IEC62271, применяется к энергосистемам 3–12 кВ и трехфазному переменному току 50 Гц. Он обладает способностью включения при коротком замыкании в целях защиты другого электрическое оборудование от повреждений. Может использоваться с различными распределительными устройствами высокого напряжения, также выполняет функцию защиты при капитальном ремонте электрического оборудования высокого напряжения.

  • administration.icon02
    Материал

    Токопроводящие части выполнены из электролитической меди с серебряным покрытием (99,9%).

  • administration.icon02
    Характеристики

    Лопасти напрямую связаны с приводным валом. Размеры контактных элементов увеличены в соответствии с требованиями, чтобы гарантировать, наряду с высоким контактным давлением между ножами и контактами, пониженное омическое сопротивление на контактной поверхности и минимальный износ металла в течение срока службы выключателя заземления с необходимой устойчивостью к термическим и механическим нагрузкам при коротком замыкании.

  • Технические параметры
  • Чертеж
Пункт Единица измерения Данные
Номинальное напряжение kV 12
Номинальный кратковременно допустимый сквозной ток kA 31.5
Продолжительность номинального тока короткого замыкания s 4
Номинальный ток включения короткого замыкания kA 80
Номинальный ударный ток kA 80
Номинальный уровень изоляции Выдерживаемое напряжение PF (1 мин) kV фаза-земля 42
Импульсное выдерживаемое напряжение при ударах молнии фаза-фаза 75
Механическая стойкость раз 2000
