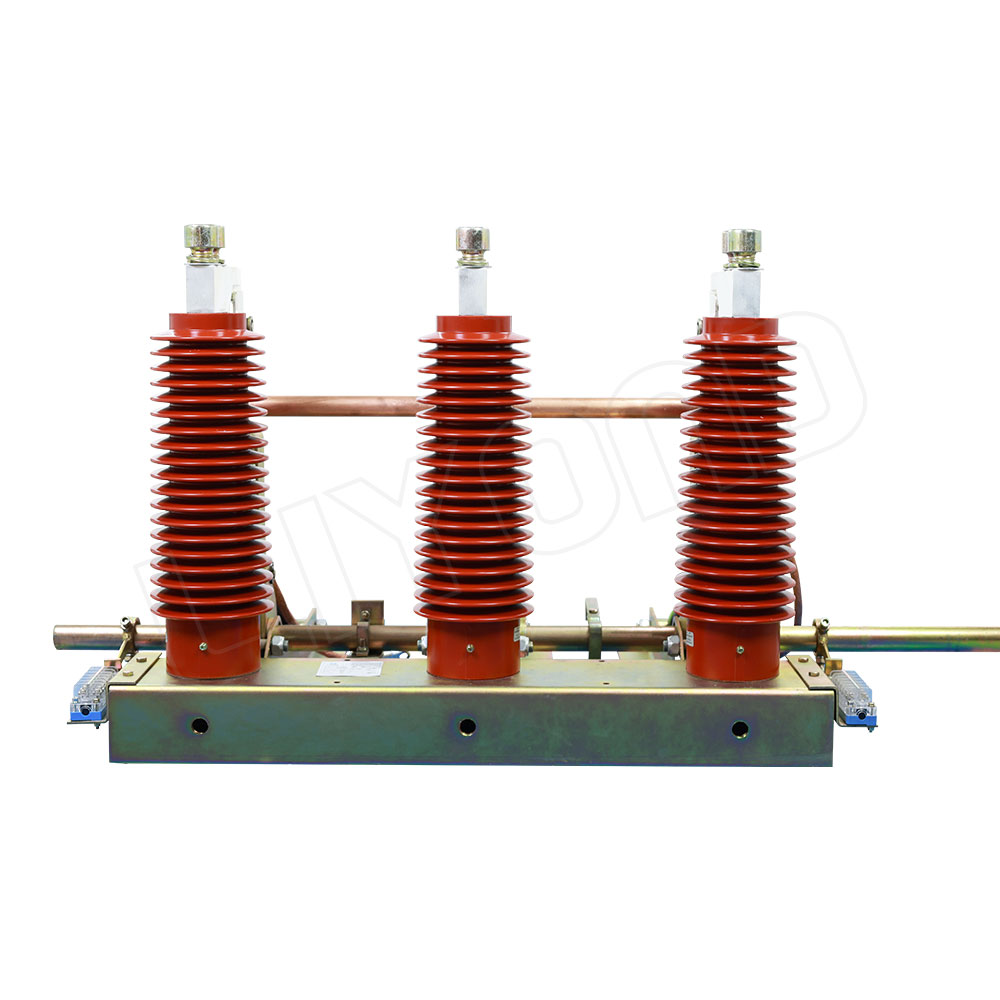

JN22-40.5/31.5 Высоковольтный переключатель заземления переменного тока для распределительного устройства для внутренней установки

Модель : JN22-40.5/31.5

Описание

Переключатель заземления высокого напряжения переменного тока JN22-40.5/31.5 для внутренней установки - это устройство продвинутого уровня с высокими техническими характеристиками. Выключатель прошел всестороннюю оценку и соответствует требованиям к выключателю и переключателю заземления переменного тока GB1985, применяется к энергосистемам 40,5 кВ и 50 Гц переменного тока. Может использоваться с KYN61-40.5 и другими типами распределительного устройства высокого напряжения, также выполняет функцию защиты при капитальном ремонте электрического оборудования высокого напряжения.

  • administration.icon02
    Материал

    Используются изоляторы из эпоксидной смолы. Токопроводящие части выполнены из электролитической меди с серебряным покрытием (99,9%).

  • administration.icon02
    Характеристики

    Лопасти напрямую связаны с приводным валом. Размеры контактных элементов увеличены в соответствии с требованиями, чтобы гарантировать, наряду с высоким контактным давлением между ножами и контактами, пониженное омическое сопротивление на контактной поверхности и минимальный износ металла в течение срока службы выключателя заземления с необходимой устойчивостью к термическим и механическим нагрузкам при коротком замыкании.

  • Технические параметры
  • Чертеж
Пункт Единица измерения Данные
Номинальное напряжение kV 35
Максимальное напряжение kV 40.5
Номинальный кратковременно допустимый сквозной ток kA 31.5
Продолжительность номинального тока короткого замыкания s 4
Номинальный ток включения короткого замыкания kA 80
Номинальный ударный ток kA 80
Расстояние до межфазного центра mm 280, 300, 350, 400
Номинальный уровень изоляции Выдерживаемое напряжение PF (1 мин) kV фаза-земля 95
Импульсное выдерживаемое напряжение при ударах молнии фаза-фаза 185
