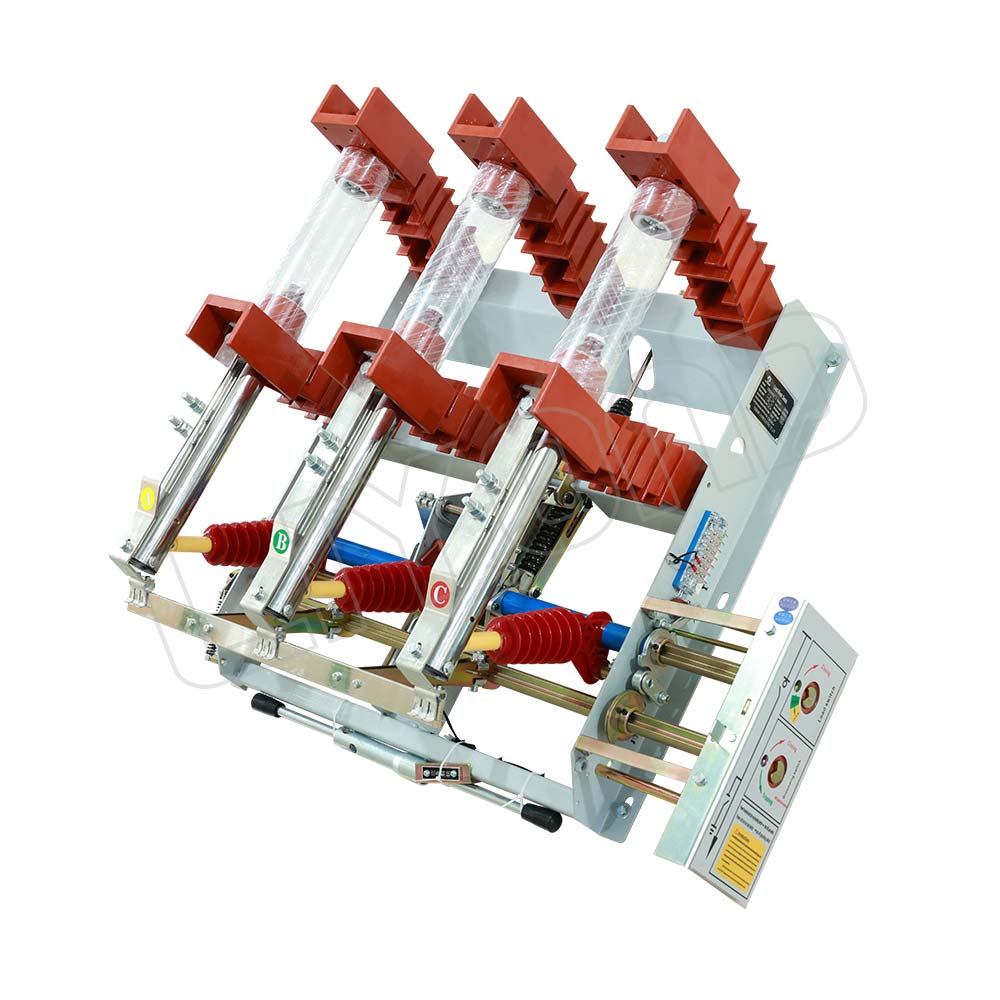

24kv load break switch_FKN12-24D-T630-20kA

Комбинированное устройство выключателя-предохранителя нагрузки переменного тока высокого напряжения для внутренней установки

Модель : FK(R)N12-24D

Описание

FK(R)N12-24D, когда выключатель нагрузки оборудован предохранителем с ограничением тока высокого напряжения (с ударником), он представляет собой комбинированный выключатель нагрузки и предохранитель, действующий как устройство защиты и управления для трансформаторов, кабеля и воздушной проводки. При срабатывании фазного или многофазного предохранителя выключатель нагрузки автоматически срабатывает. Выключатели нагрузки данной серии особенно востребованы в сельских, городских оконечных подстанциях и сборных подстанциях, а также в системах электроснабжения кольцевых сетей.

Запросить цену

Стандарт

GB3804-2004 «Высоковольтный выключатель нагрузки 3-63 кВ переменного тока», GB16926-2009 «Комбинированное устройство выключателя-предохранителя нагрузки переменного тока высокого напряжения для внутренней установки».
Нормальное рабочее состояние

Высота над уровнем моря: не более 1000 м. Температура окружающей среды: -10 ℃ + 40 ℃. Относительная влажность: среднесуточная не более 95, среднемесячная не более 90. Сейсмостойкость: менее 8 ℃.

Технические параметры
Чертеж

№	Пункт	Единица измерения	Данные
1	Номинальное напряжение	kV	24
2	Номинальная частота сети	Hz	50
3	Номинальный ток	A	630
4	Максимальный номинальный ток (плавкий предохранитель)	A	80
5	Номинальный ток разомкнутой цепи активной нагрузки, номинальный ток разомкнутой цепи замкнутого контура	A	630
6	Номинальный кратковременно допустимый сквозной ток(2s)	kA	20
7	Номинальный ток включения короткого замыкания, Номинальный ударный ток	kA	50
8	Выдерживаемое напряжение PF в течение 1 мин (фаза-фаза, фаза-земля, через разомкнутые контакты)	kV	65/79
9	Импульсное выдерживаемое напряжение при ударах молнии (пиковое)(фаза-фаза, фаза-земля, через разомкнутые контакты)	kV	125/145
10	Номинальный ток отключения зарядки кабеля	A	16
11	Механический срок службы	раз	2000
12	Номинальный ток отключения передачи	A	1050
13	Номинальный ток отключения при коротком замыкании(плавкий предохранитель)	kA	31.5
