Вакуумный контактор имеет такие преимущества, как высокая гасящая способность, хорошая устойчивость к давлению, высокая рабочая частота, длительный срок службы, отсутствие внешнего напыления дуги, небольшой объем, легкий вес, длительный период службы и отсутствие шума.
Способ монтажа высоковольтного вакуумного контактора 10 кВ в распределительных устройствах может быть стационарным или выдвижным, также возможен монтаж на раме.

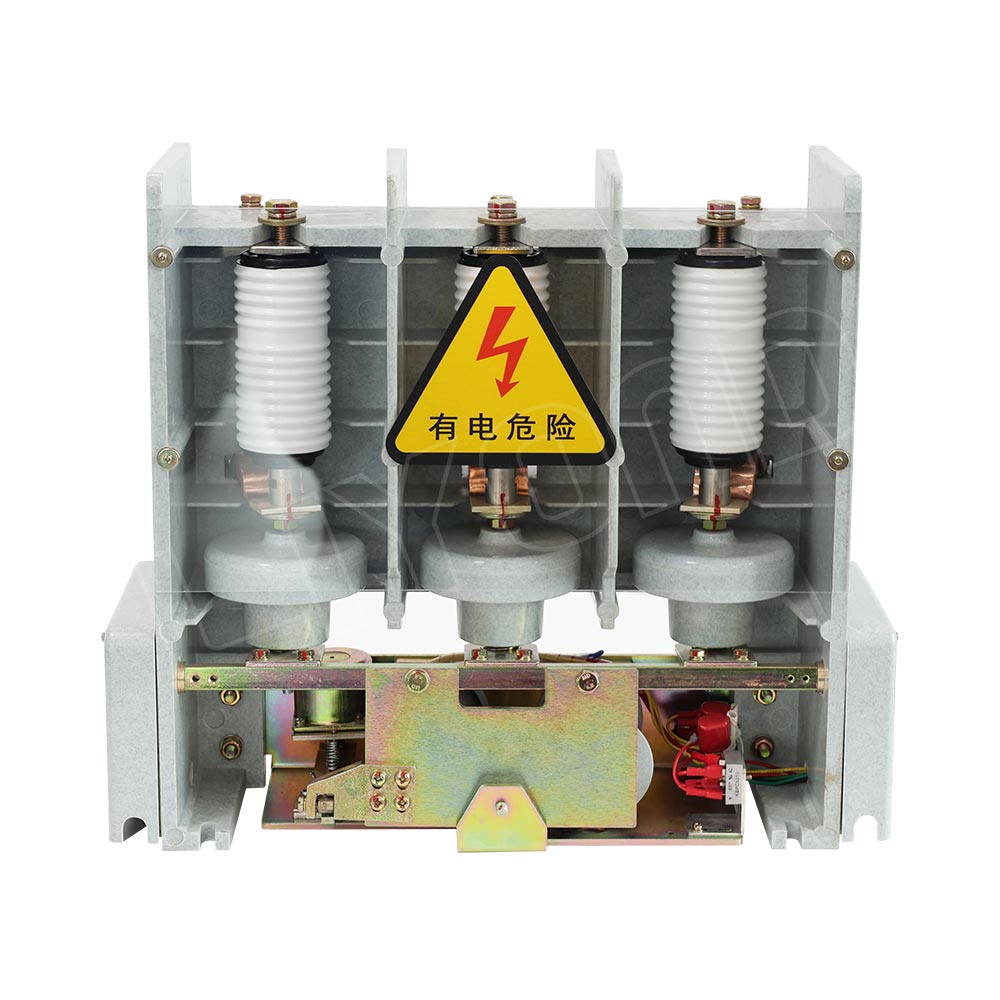

Высоковольтный вакуумный контактор серии JCZ5-7.2/12 предназначен для трехфазного переменного тока номинальной частоты 50 Гц, номинального напряжения до 12 кВ, номинального рабочего тока до 630 А в системе электроснабжения, для дальнего подключения и отключения цепей, управления частыми пусками высоковольтных двигателей переменного тока, печных трансформаторов и других нагрузок. Он представляет собой комбинированный блок с высоковольтным токоограничивающим предохранителем и другими компонентами, и используется в высоковольтных распределительных устройствах в качестве полного устройства распределения энергии в энергосистеме.
Нормальные условия эксплуатации
a)Температура окружающего воздуха: верхний предел +40℃, нижний предел -25℃ ;() Температура окружающего воздуха: верхний предел +40℃, нижний предел -25℃.
б) Высота над уровнем моря не более 1000 м.
c)Относительная влажность воздуха: среднесуточное значение не более 95%, среднемесячное значение не более 90%.
Давление водяного пара: среднесуточное значение не более 2,2KPa, среднемесячное значение не более 1,8KPa.
г) В окружающем воздухе не должно быть коррозийных газов, горючих газов, водяного пара и других явных загрязнений.
д) Отсутствие регулярной сильной вибрации.
f) Когда контактор работает, угол наклона между плоскостью крепления и горизонтальной плоскостью не должен превышать 5°.
g) Если вышеуказанные нормальные условия эксплуатации не могут соответствовать требованиям, пользователь и производственное подразделение должны провести переговоры.
| Название параметра | Единица измерения | Параметры | |
| Номинальное напряжение | кв | 7.2, 12 | |
| Номинальный ток | A | 250, 400, 630 | |
| Номинальный ток включения (действующее значение) | 2500, 4000, 6300 | ||
| Номинальный максимальный ток отключения | 2000, 3200, 5040 | ||
| Номинальное рабочее напряжение | В | AC 110/ 220 | |
| Ток включающей катушки | A | ≤DC6/3 | |
| Ток удерживающей катушки | DC 0.3
2/ 0.16 |
||
| Ток отпускания размыкающей катушки | DC 2.5/ 1.3 | ||
| Номинальная рабочая частота | раз / час | 300 x 104 | |
| Механический срок службы | раз | 30 x 104 | |
| Электрический срок службы | AC – 3 | раз | 25 x 104 |
| AC – 4 | раз | 5 x 104 | |
Внешние размеры
