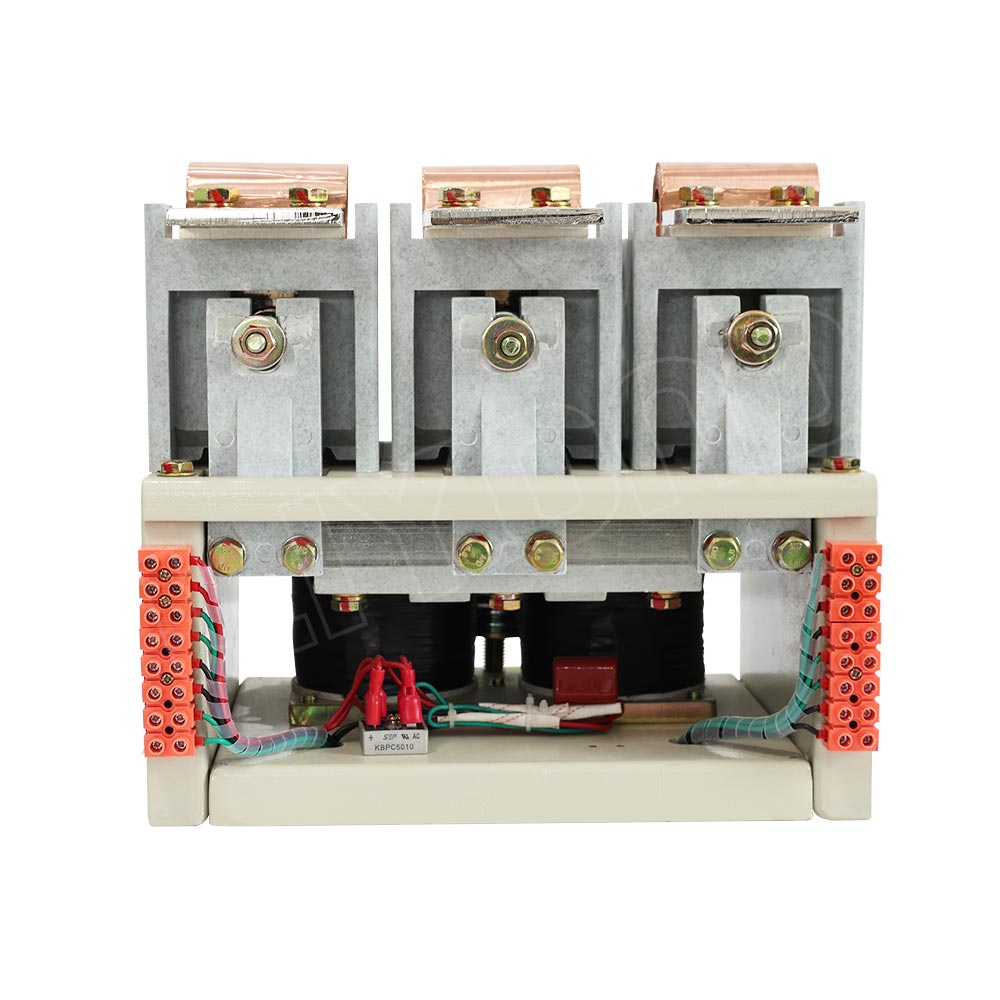

Вакуумный контактор переменного тока типа CKJ5-1000/1250/1600 подходит для сети переменного тока 50HZ, номинальное напряжение 1140В, номинальный ток до 1600А, для подключения и отключения цепи на больших расстояниях, а также для частого запуска и остановки двигателей переменного тока, и подходит для сборки с различными устройствами для формирования взрывозащищенного электромагнитного пускателя. Поскольку главные контакты работают в условиях высокого вакуума, он обладает такими преимуществами, как отсутствие воздействия дуги, малые размеры, небольшой вес, длительный срок службы, длительный цикл технического обслуживания и т.д. Он особенно подходит для составления различных контроллеров уличных фонарей и работы на нефтяных месторождениях, в химической промышленности и других случаях.
Условия работы
1. высота над уровнем моря не превышает 2000 метров.
2. Температура окружающего воздуха: -25℃～+40℃.
Относительная влажность воздуха: не более 50% при температуре окружающего воздуха +25℃, более высокая относительная влажность может быть достигнута при более низких температурах. Средняя температура самого влажного месяца составляет +25℃, когда среднемесячная максимальная относительная влажность воздуха составляет 90%.
4. наклон монтажной поверхности к вертикали составляет не более 15°. Категория установки – обычно класс III.
5. уровень загрязнения окружающей среды – класс 3.
6. вибрация не превышает 30 м/с.
Основные технические параметры
| Item | Блок | Данные | ||
| CKJ5-1000/1140 | CKJ5-1250/1140 | CKJ5-1600/1140 | ||
| Номинальное напряжение главной цепи | V | 1140 | 1140 | 1140 |
| Номинальный ток главной цепи | A | 1000 | 1250 | 1600 |
| Соединительная способность главной цепи | A/100 раз | 6000 | 6000 | 6000 |
| Отключающая способность главной цепи | A/10 раз | 4800 | 5000 | 5000 |
| Предельная отключающая способность | A/3 раз | 6000 | 6000 | 6000 |
| Электрический ресурс AC3 | раз | 200000 | 200000 | 200000 |
| Электрический ресурс AC4 | раз | 20000 | 20000 | 20000 |
| Механический срок службы | раз | 1000000 | 1000000 | 1000000 |
| Номинальная рабочая частота AC3 | раз/ч | 120 | 120 | 120 |
| Номинальная рабочая частота AC4 | раз/ч | 300 | 300 | 300 |
| Кратковременная работа（20 с） | раз/ч | 3000 | 3000 | 3000 |
| Размыкание контактов | mm | 3±0.5 | 3±0.5 | 3±0.5 |
| Превышение диапазона | mm | ≥1.3 | ≥1.3 | ≥1.3 |
Форма и установочные размеры
