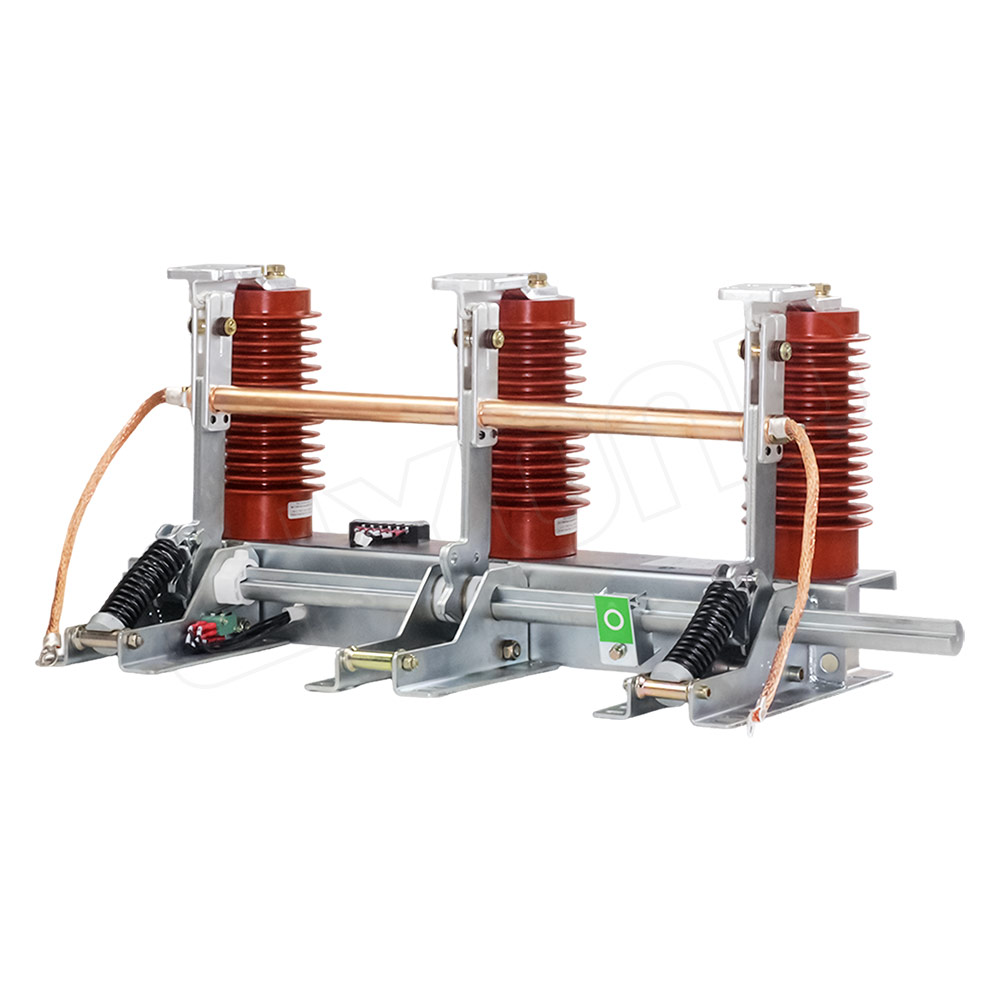

JN15-24-275 ES

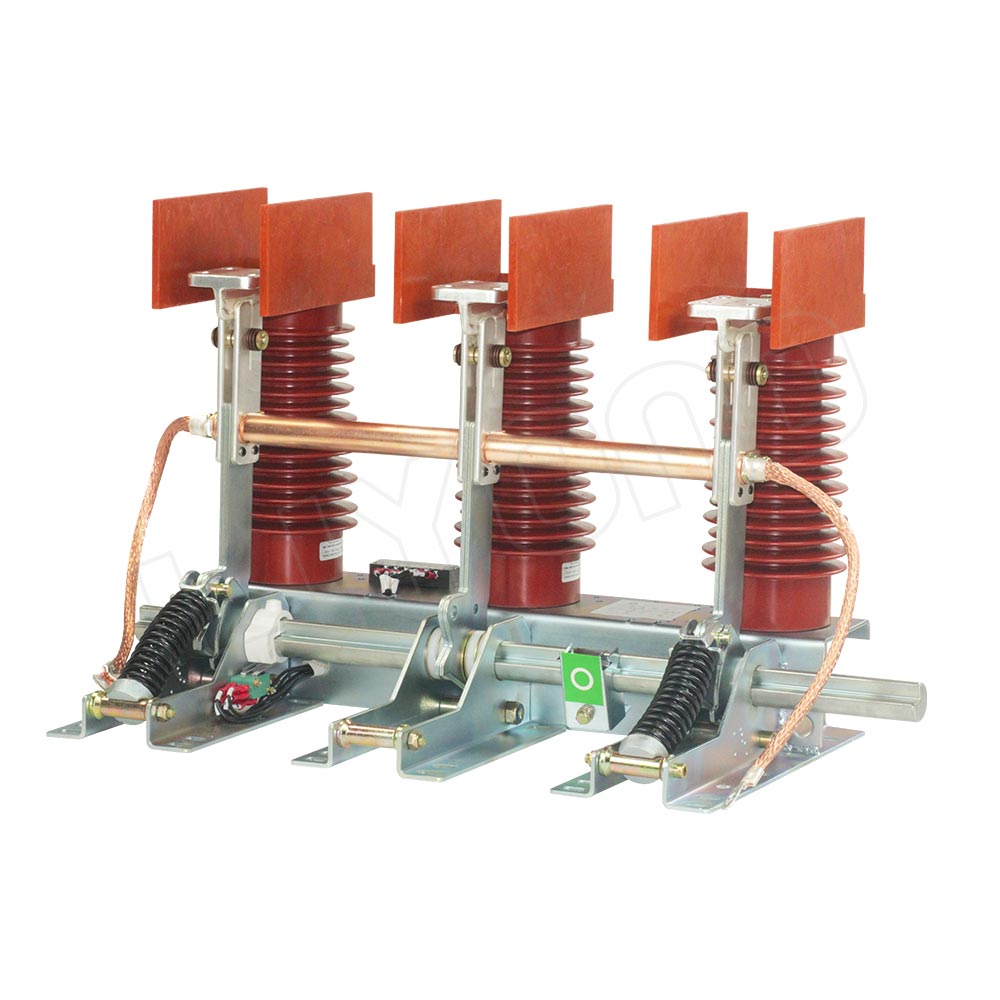

JN15-24/31.5 Заземлитель-разъединитель AC Крытый высоковольтный заземлитель

Модель : JN15-24/31.5

Описание

Выключатель заземления высокого напряжения переменного тока JN15-24/31.5 для внутренней установки - это устройство продвинутого уровня с высокими техническими характеристиками. Он прошел всестороннюю проверку и соответствует стандартам GB1985 и IEC62271, применяется к энергосистемам 24 кВ и трехфазному переменному току 50 Гц. Он обладает способностью включения при коротком замыкании в целях защиты другого электрическое оборудование от повреждений. Может использоваться с различными распределительными устройствами высокого напряжения, также выполняет функцию защиты при капитальном ремонте электрического оборудования высокого напряжения.
  • Общие сведения
  • Технические параметры

JN15-24/31.5 AC высоковольтный заземлитель является передовым продуктом. Соответствует национальному стандарту GB1985 и международному стандарту IEC60129. Заземлитель  можно использовать вместе с различными типами высоковольтных распредустройств в силовых цепях с частотой 50 Гц и с номинальным напряжением 24 кВ.  И  использовать для защиты цепей путем их заземления при выполнении осмотра и обслуживания высоковольтного оборудования.

Особенность:

1. JN15-24/31.5 AС высоковольтный заземлитель обладает передовом  дизайноом и устойчивом свойством
2. Простая инструкция,  монтаж и регулирование
3. Быстрая отключающая и включающая способность.
4. Красивая наружность и тонкая технология производства
5.Приемистая и научная аппарата, эксплуатируется с обеих сторон(справа и слева).

Условия  экспуатации:

  1. высота над уровнем моря: ≤1000м;
  2. температура окружающей среды: -25°C~+40°C;
  3. интенсивность землетрясения: ≤8 степень;
  4. Среднее значение влажности: за сутки ≤ 95%; за месяц ≤ 90%;
  5. Степень загрязнения: II
предметы

Единицы

данные

Номинальное напряжение

КВ

24

Номинальный кратковременный выдерживаемый ток

КА

31.5

Номинальная длительность короткого замыкания

С

4

Номинальный подключаемый ток короткого замыкания

КА

80

Номинальный пиковый ток

КА

80

Номинальный
уровень
изоляции
Выдерживаемое напряжение на сетевой частоте в течение 1 мин.

КВ

Фаза на землю

Фаза на фазе

65

Номинальное выдерживаемое напряжение импульса молнии (пиковое значение)

125

Механическая износостойкость

Цик.

2000

Габаритный чертеж
